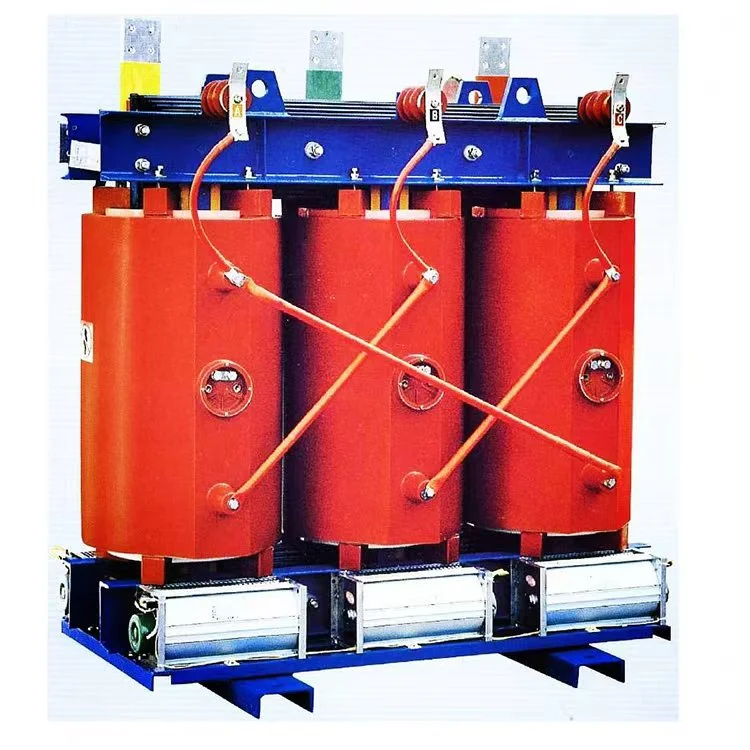

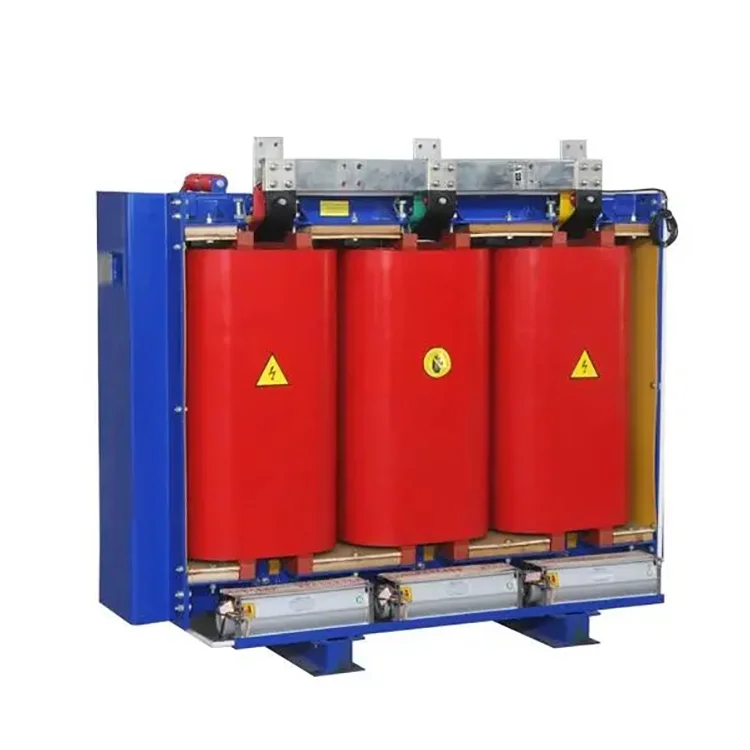

SCB9 1600 KVA 10kV kuiva tüüpi jõutrafo

Kaasaegsetes elektrijaotusvõrkudes on õige trafo valimine ohutuse, tõhususe ja pikaajalise töökindluse seisukohast ülioluline. Kaubanduskomplekside, tööstusettevõtete ja kõrghoonete jaoks on SCB9 1600 kVA 10 kV kuivtüüpi jõutrafost saanud tööstusstandard. Wenzhou Xifa Electrical Equipment Co., Ltd. on spetsialiseerunud suure jõudlusega kuivtüüpi jõutrafode tootmisele, mis vastavad tänapäeva elektrivõrkude rangetele nõuetele. See trafo on mõeldud sisepaigaldisteks, kus tuleohutus ja keskkonnapuhtus on kõige olulisemad. Erinevalt õliga sukeldatud trafodest ei sisalda SCB9 1600 kVA 10 kV kuivtüüpi jõutrafo jahutusõli, mis välistab lekke-, tulekahju- või plahvatusohu.

Saada päring

Tootekirjeldus

SCB9 1600 kVA 10 kV kuivtüüpi jõutrafo tööpõhimõte põhineb elektromagnetilise induktsiooni seadusel. Kui vahelduvvool voolab läbi trafo primaarmähise, tekitab see raudsüdamikus muutuva magnetvälja. Faraday elektromagnetilise induktsiooni seaduse kohaselt indutseerib see muutuv magnetväli sekundaarmähises elektromotoorjõu (EMF), muutes seeläbi pinget. Täpsemalt:

Primaarmähise vool tekitab magnetvälja: kui vool voolab läbi primaarmähise, tekitab see vahelduva magnetvälja, mis loob raudsüdamikus magnetvoo.

Magnetvoog indutseerib sekundaarmähises pinge: see magnetvoog kantakse sekundaarmähisesse läbi raudsüdamiku, tekitades sekundaarmähises elektromotoorjõu, mis omakorda tekitab väljundpinge.

Pinge muundamine: primaar- ja sekundaarmähise pöördesuhte reguleerimisega on võimalik saavutada erinevaid pingete teisendusi. SCB9 1600 kVA 10kV kuivtüüpi jõutrafos on pöördesuhe fikseeritud. Projekteerija määrab sobiva pöördesuhte võimsuse ja primaarpinge põhjal.

Soojuse hajumise põhimõte: kuna SCB9 1600 kVA 10 kV kuivtüüpi jõutrafos ei kasutata jahutusainena õli, sõltuvad need õhuringlusest, et hajutada soojust mähistest ja raudsüdamikust. Sel põhjusel on SCB9 1600 kVA 10 kV kuivtüüpi jõutrafod üldiselt konstrueeritud ventilatsiooniavade ja jahutusribidega, mis võimaldavad soojuse hajumist loomuliku õhukonvektsiooni kaudu.

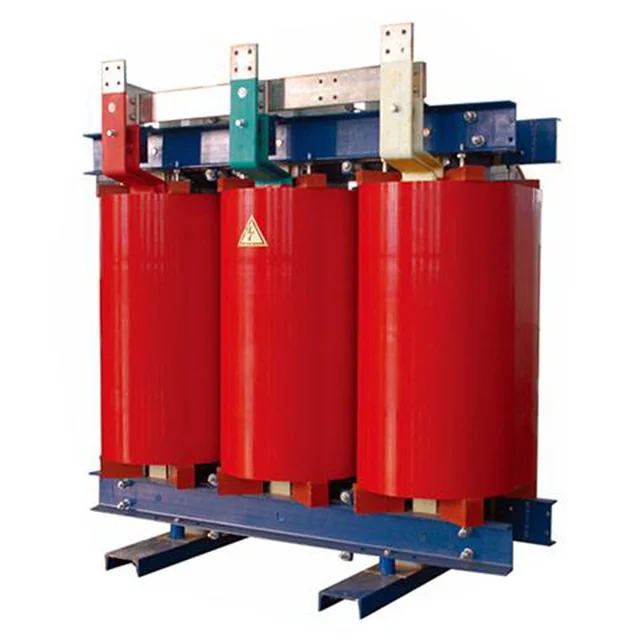

Scb9 1600 Kva 10kv Dry Type Power Transformer

Toote parameetrid:

Nimi	SCB9 1600 kVA 10kV kuivtüüpi jõutrafo
Nimivõimsus	1600kva
Primaarpinge	10 KV
Sekundaarne pinge	0,4/0,415 kV
Isolatsioonimaterjal	Valatud vaik
Vektorrühm	Dyn11 Yyn0
Koormuse kadu (P0)	1200±15%
Koormuskadu (Pk) @ 120°C	6200±15%
Impedantsi pinge (Ühendkuningriik)	4%
Isolatsiooniklass	F või H KLASS
Jahutusmeetod	ONAF ONAF
Osaline tühjendamine	Vähem kui 10 tk
ümbris	Koos (IP20, külmvaltsitud teras või roostevaba teras) / ilma

Toote müügijärgne teenindus

20-aastase trafo valmistamise kogemuse jooksul ettevõttes Wenzhou Xifa Electrical Equipment Co., Ltd. ei ole meil olnud ühtegi müügijärgset juhtumit, mis oleks põhjustatud kvaliteediprobleemidest. Kuni trafo töötab normaalsetel koormustingimustel, on selle kasutusiga 25–30 aastat.

Pikaajalise ülekoormuse puudumisel on meie SCB9 1600 kVA 10 kV kuivtüüpi jõutrafol 2-aastane garantiiaeg. Kui trafoga tekib ebatavaline olukord, on meie insenerid ööpäevaringselt kättesaadavad, et pakkuda veebipõhiseid juhendamisteenuseid.
