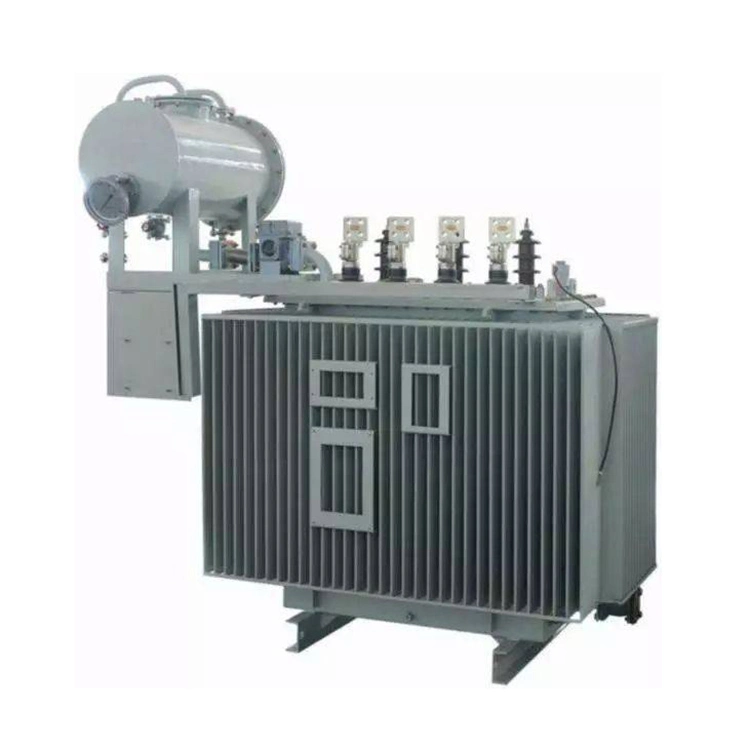

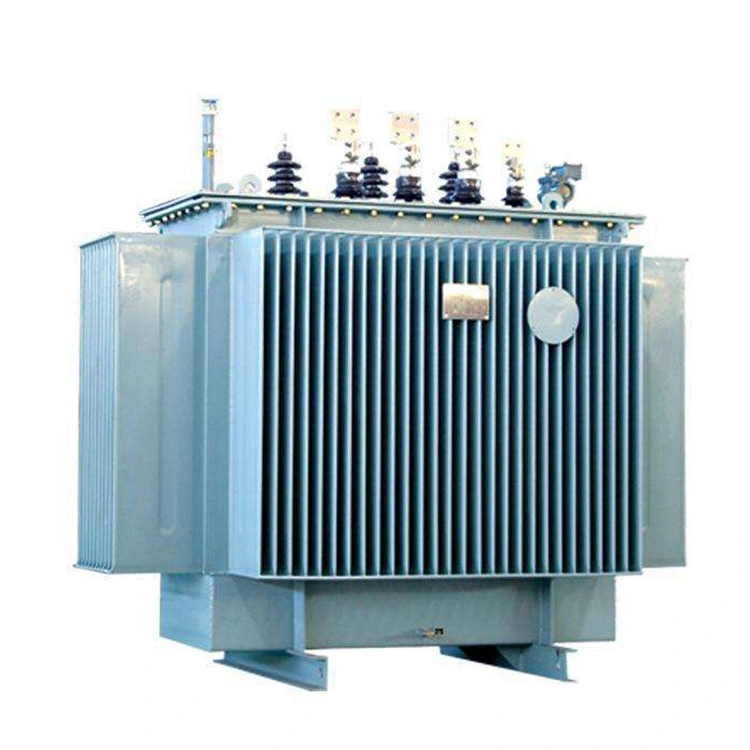

1000kva 3-faasiline 11kv 440v õliga sukeldatud trafo

Erinevus õliga sukeldatud ja kuiva tüüpi trafo vahel:

1. Jahutuskeskkond

1000kva 3-faasilised 11kv 440v kuivtrafod kasutavad jahutamiseks ja isolatsiooniks peamiselt õhu loomulikku konvektsiooni või epoksüvaigust valatud isolatsiooni. 1000kva 3-faasilised 11kv 440v õlitrafod kasutavad aga mineraalset isolatsiooniõli, mis toimib nii jahutus- kui ka isolatsioonikeskkonnana.

2. Soojuse hajumise efektiivsus

1000kva kolmefaasilistel 11kv 440v kuivtrafodel on suhteliselt madalam soojuse hajumise efektiivsus, mis tugineb peamiselt õhuringlusele. Suurema võimsusega seadmete jaoks on sageli vaja jahutusventilaatoreid. Õnneks tagavad 1000kva 3-faasilised 11kv 440v õlitrafod parema soojustõhususe, kuna isolatsiooniõlil on suur soojusmahtuvus ja see suudab soojust tõhusalt radiaatorite kaudu edasi kanda.

3. Suurus ja kaal

1000kva 3-faasilised 11kv 440v kuivtrafod on kompaktsemad ja kergemad, kuna need ei vaja õlipaake ega õlikonservaatoreid. 1000kva 3-faasilised 11kv 440v õlitrafod on aga üldiselt suuremad ja raskemad tänu täiendavale õlipaagile, konservaatorile ja jahutuskonstruktsioonidele.

4. Tuleohutus

1000kva 3-faasilised kuivtrafod pakuvad kõrgemat tuleohutust, kuna need ei sisalda tuleohtlikke isolatsioonivedelikke. Enamik mudeleid kasutab leegiaeglustavaid epoksüvaigumaterjale, mistõttu need sobivad rangete tulekaitsenõuetega piirkondadesse. 1000kva 3-faasilised 11kv 440v õlitrafod sisaldavad põlevat isolatsiooniõli ja nõuavad seetõttu asjakohaseid tuleohutusmeetmeid.

5. Niiskuskindlus

1000kva kolmefaasilised 11kv 440v kuivtrafod on tundlikumad niiske keskkonna suhtes, kuna niiskuse neeldumine võib vähendada isolatsiooni jõudlust. Õnneks tagavad 1000kva 3-faasilised 11kv 440v õlitrafod suurema niiskuskindluse, kuna isolatsiooniõli isoleerib sisemised komponendid õhuniiskuse eest.

6. Hooldusnõuded

1000kva 3-faasilised 11kv 440v kuivtrafod vajavad suhteliselt lihtsat hooldust, mis hõlmab peamiselt mähistelt perioodilist tolmu puhastamist. 1000kva 3-faasilised 11kv 440v õlitrafod nõuavad aga regulaarset õlitaseme, õlikvaliteedi ja paagi tihendustingimuste kontrollimist ning perioodilist õli vahetamist või täiendamist.

7. Mahutavusvahemik

Kuivtüüpi trafosid kasutatakse peamiselt väikese ja keskmise võimsusega rakendustes, tavaliselt alla 5000 kVA. Samas sobivad õlitrafod suurema võimsusega elektrisüsteemidele, mis ulatuvad 1000kVA-st kümnete tuhandete kVA-ni.

8. Kulude erinevus

1000kva 3-faasiliste 11kv 440v kuivtüüpi trafode algne ostukulu on tavaliselt suurem, eriti epoksüvaigust valatud mudelitel. 1000kva kolmefaasilistel 11kv 440v õlitrafodel on üldiselt madalamad alginvesteeringukulud, kuid suuremad pikaajalised hoolduskulud.

Tehniline spetsifikatsioon:
