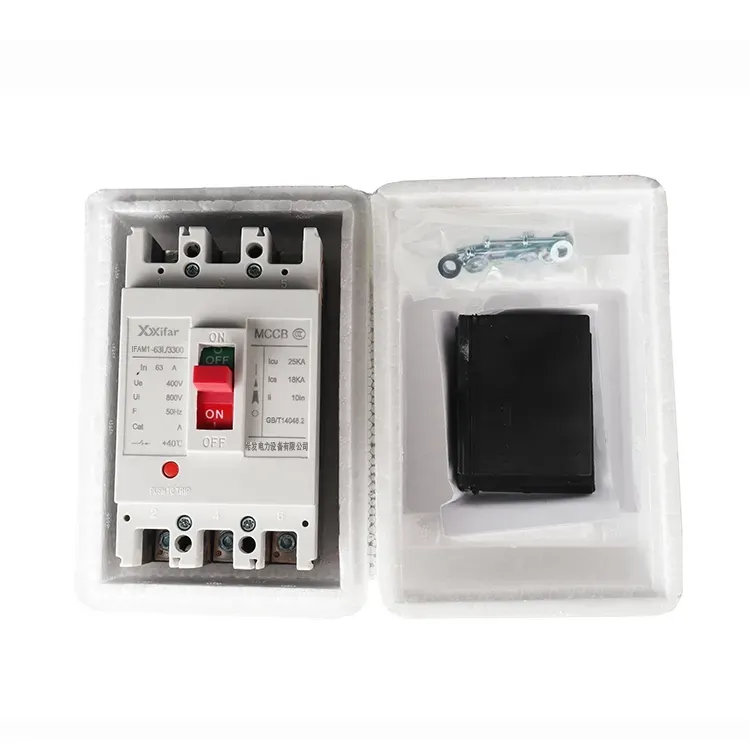

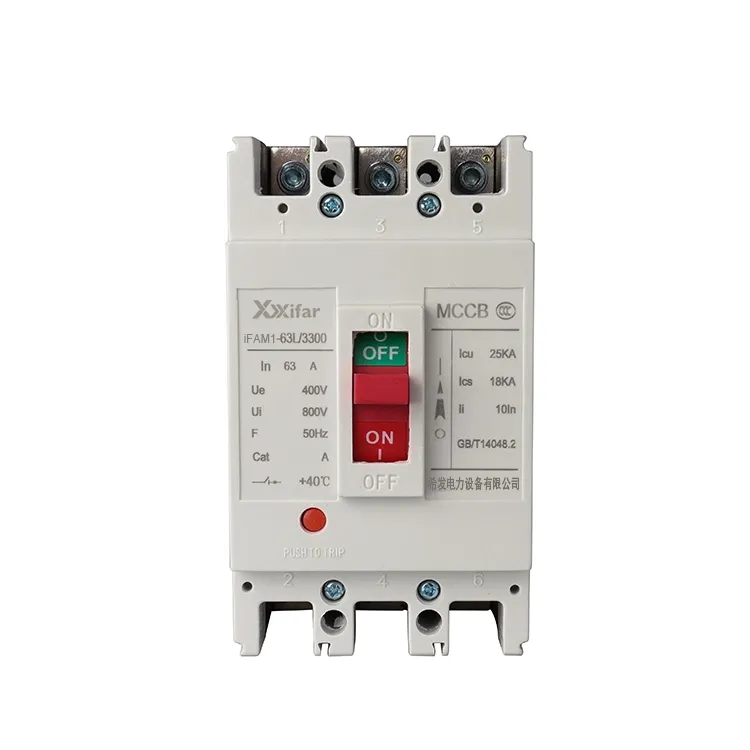

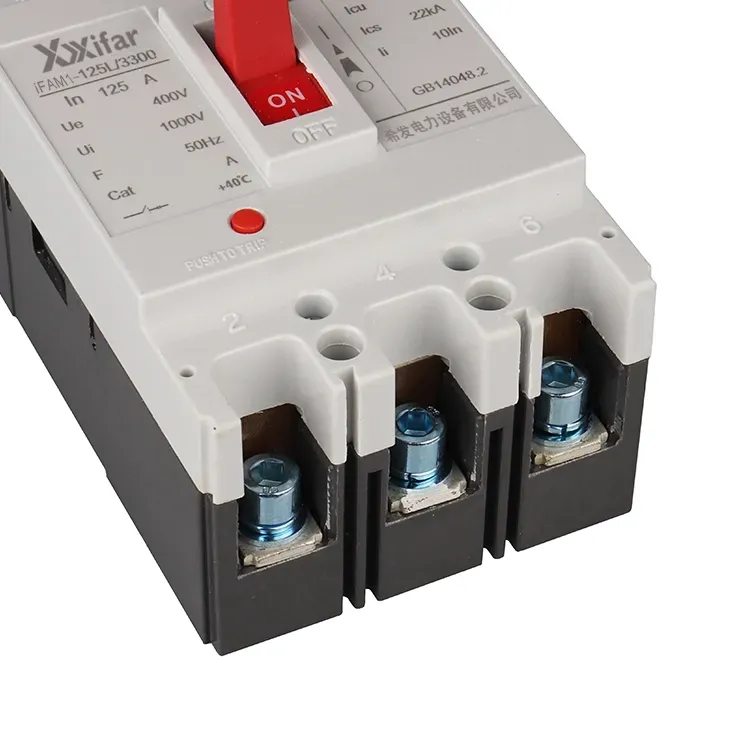

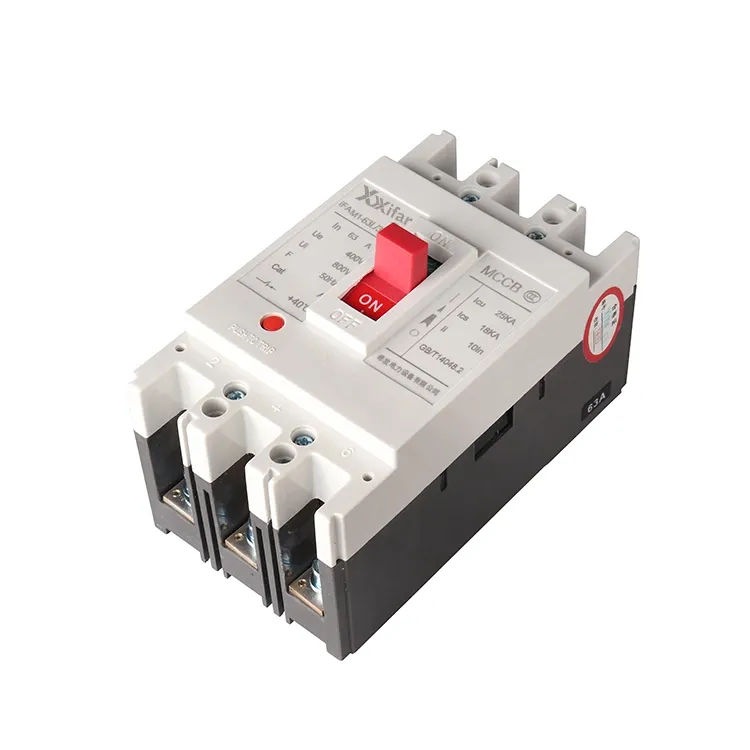

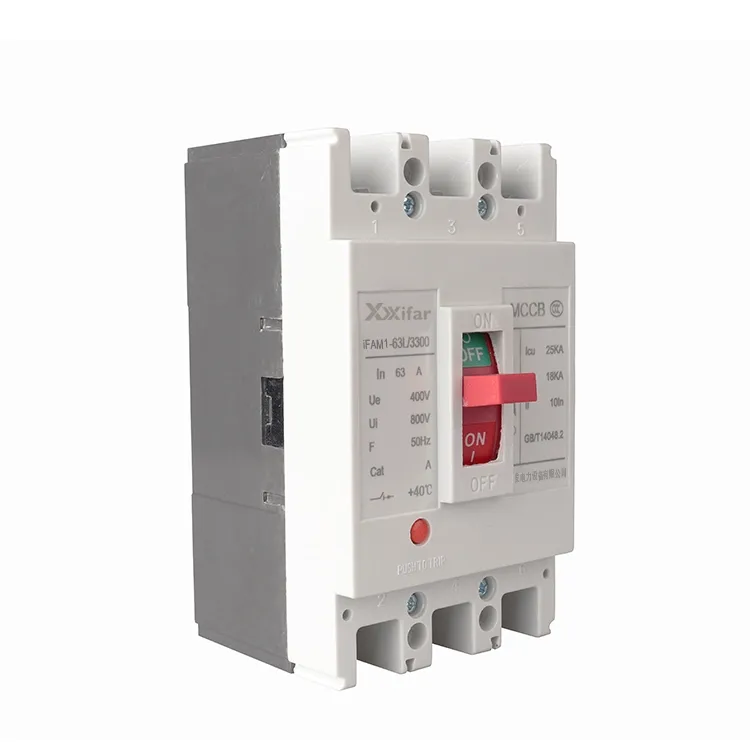

63a 3p vormitud korpuse kaitselüliti

63a 3p vormitud korpusega kaitselülitite tööpõhimõtted

(1) Voolutuvastus ja katkestus

63a 3p vormitud korpuse kaitselüliti sees jälgib andurelement vooluahelat läbivat voolu. Kui vool tõuseb üle eelseadistatud taseme, tekitab see magnetjõu, mis käivitab väljalülitusmehhanismi. See põhjustab elektromagnetilise toime põhimõttel kontaktide kiire avanemise ja vooluringi katkemise.

(2) Soojuskaitse

Ülekoormustingimustes kuumeneb 63a 3p vormitud korpusega kaitselüliti termoelement. Bimetallriba paindub temperatuuri tõustes, mis omakorda vabastab väljalülitusmehhanismi ja katkestab põhiahela. See hoiab ära ülekuumenemise ja vähendab pikaajalisest ülevoolust põhjustatud tulekahjuohtu.

(3) Pinge all ja šundi väljalülitamine

Kui toitepinge langeb alla teatud taseme, langeb alapinge vabastusarmatuur välja, käivitades väljalülitusmehhanismi ja avades vooluringi. Lisaks, kui šundi väljalülitusseade on pingestatud, tõmbub selle armatuur sisse ja aktiveerib ka sama väljalülitusmehhanismi, katkestades põhiahela.

63a 3p vormitud korpusega kaitselülitite põhifunktsioonid

(1) Lühisekaitse

Lühise korral tõuseb vool järsult väga kõrgele väärtusele. 63a 3p vormitud korpusega kaitselüliti reageerib peaaegu koheselt, mis avab vooluringi, et kaitsta seadmeid tugeva elektrilise pinge eest.

(2) Ülekoormuskaitse

Kui koormusvool ületab teatud aja jooksul nimiväärtust, rakendub 63a 3p vormitud korpuse kaitselüliti automaatselt. See aitab vältida ülekuumenemist ning juhtmestiku ja ühendatud seadmete kahjustamist.

(3) Automaatne lahtiühendamine

Iga kord, kui ilmneb rike, võib 63a 3p vormitud korpusega kaitselüliti toiteallika ilma käsitsi sekkumata katkestada. Veelgi enam, funktsioon mängib olulist rolli nii seadmete kui ka personali kaitsmisel elektrisüsteemis.

63a 3p vormitud korpusega kaitselüliti Parameeter:

Erinevus 63a 3p vormitud korpusega kaitselülitite ja miniatuursete kaitselülitite vahel

1. Lühise katkestusvõime:

Rikke katkestamise võimes on selge erinevus. 63a 3p vormitud korpusega kaitselülitid pakuvad tavaliselt 400 V juures maksimaalset katkestusvõimsust umbes 36 kA kuni 120 kA, samas kui 63a 3p miniatuursed kaitselülitid on tavaliselt hinnatud vahemikus 6 kA kuni 10 kA.

2. Kaitseomaduste reguleeritavus:

63a 3p MCCB-ga saab ülekoormus- ja lühisekaitset iseseisvalt seadistada ning väljalülitusväärtusi saab käsitsi reguleerida. Elektroonilised väljalülitusseadmed võivad pakkuda isegi mitmeastmelist kaitset. Seevastu 63a 3p MCB-l on fikseeritud kaitseomadused, mis kasutavad kombineeritud termomagnetmehhanismi standardsete B-, C- või D-kõveratega, mida ei saa reguleerida.

3. Paigaldamine ja mehaaniline tugevus:

63a 3p vormitud korpusega kaitselülitid paigaldatakse üldiselt poltide abil, et tagada turvalisem ühendus. See muudab need sobivaks suurema vooluga rakenduste ja vibratsiooniga keskkondade jaoks. 63a 3p MCB-d on seevastu mõeldud kiireks paigaldamiseks tavalistele 35 mm DIN siinidele, mis on mugav, kuid pakub vähem mehaanilist vastupidavust.

4. Tüüpilised rakendused:

63a 3p MCCB-sid kasutatakse laialdaselt tööstuslikes toitejaotussüsteemides, mootorikaitses ja toiteahelates sekundaarsel või tertsiaarsel tasemel. 63A 3P MCB-d on siiski mõeldud peamiselt lõppjaotusahelate jaoks, nagu valgustus ja pistikupesad elamutes või äriruumides.
