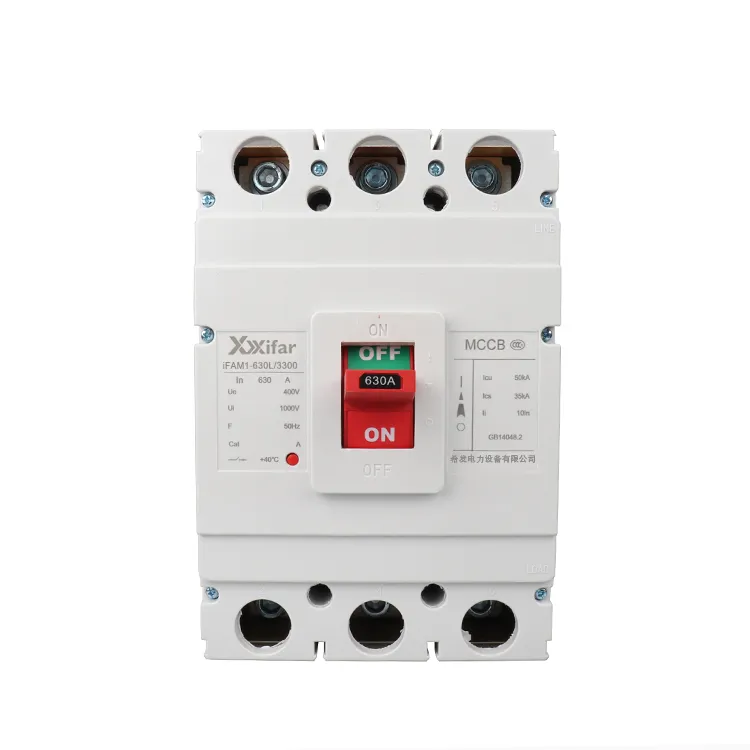

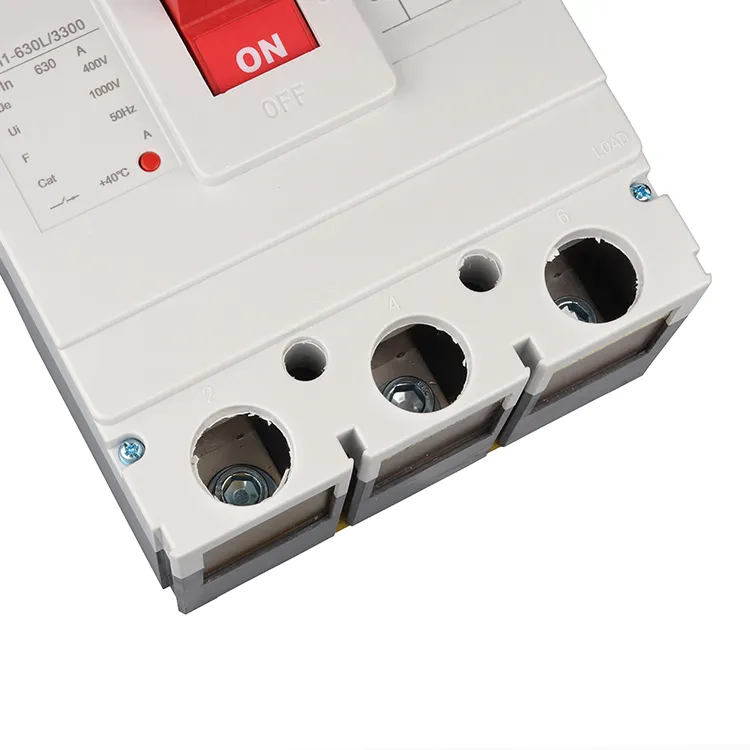

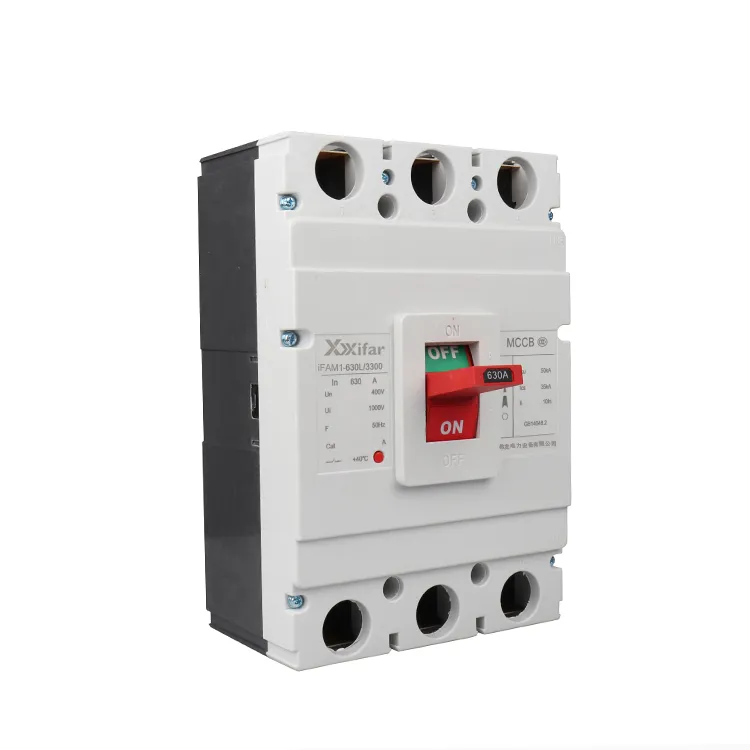

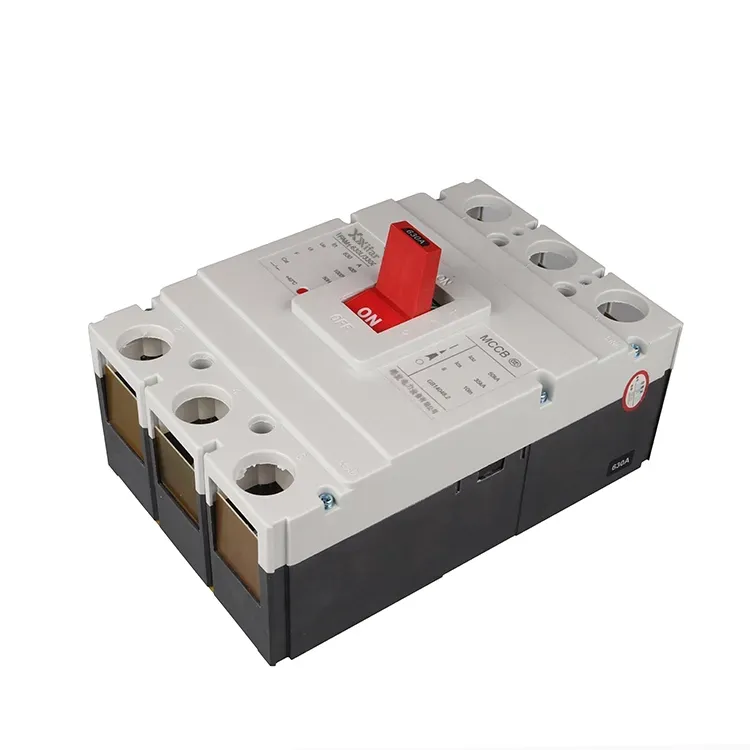

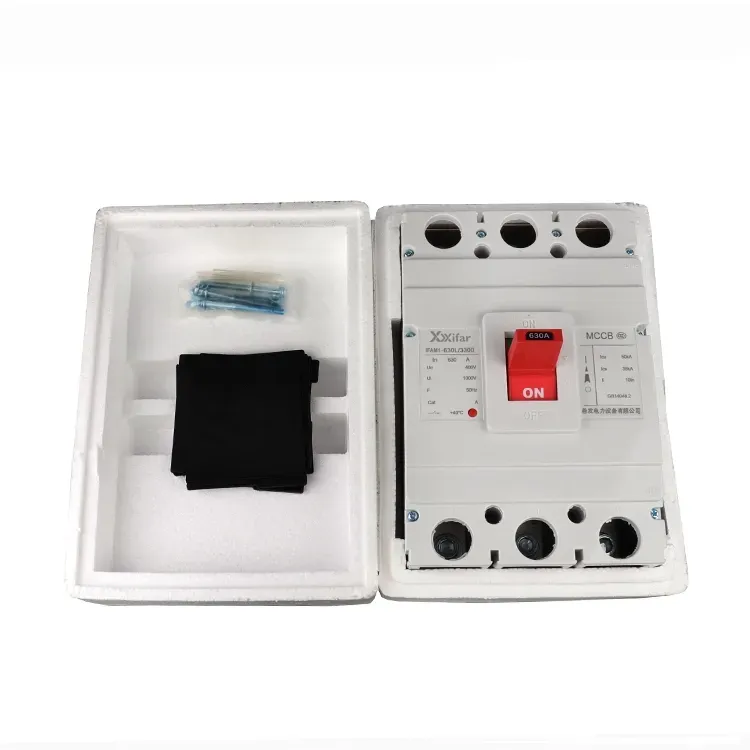

630a 3p termomagnetiline vormitud korpuse kaitselüliti

Termomagnetiline vormitud korpusega kaitselüliti 630a 3p on oluline ja oluline kaitseseade, mida kasutatakse madalpinge toitejaotussüsteemis. Sellel on täielikult suletud isolatsioonikorpus, millest MCCB integreerib kompaktseks struktuuriks olulised komponendid, sealhulgas kontaktsüsteemi, kaarekustutusseadme ja väljalülitusmehhanismi.

Kuna 630a 3p termomagnetiline vormitud korpusega kaitselüliti on konstrueeritud suletud üksusena, ei ole see tavaliselt mõeldud lahtivõtmiseks ega parandamiseks. Seda kasutatakse laialdaselt tööstus- ja kommertspaigaldistes, et pakkuda kaitset keskmise ja väikese võimsusega vooluahelates, mis tavaliselt toimivad haru- või liinilõpukaitseseadmetena.

Kaitselülitite kategoorias paiknevad vormitud korpusega kaitselülitid õhuvoolukaitselülitite vahel, mida tavaliselt kasutatakse jaotussüsteemides peamiste sissevooluallikatena, ja miniatuursete kaitselülitite vahel, mida tavaliselt kasutatakse elamutes ja kergetes rakendustes.

630a 3p termomagnetilise vormitud korpusega kaitselüliti tüüpiliste rakenduste hulka kuuluvad mootorikaitseahelad, jaotuskilbid ja keskmise suurusega seadmete toiteliinid.

630a 3p termomagnetilise vormitud korpuse kaitselüliti parameeter:

630a 3p termomagnetilise vormitud korpusega kaitselüliti Funktsionaalsed omadused

1. Ülekoormuskaitse:

630a 3p termomagnetilise vormitud korpuse kaitselüliti puhul nimetatakse ülekoormuskaitset ka pikaajaliseks kaitseks. Ülekoormuskaitse põhineb bimetallriba termilisel deformatsioonil. Väljalülitusaeg järgib pöördaja karakteristikut: suurem vool tagab kiirema väljalülitumise. See kaitseb juhte ja seadmeid ülekuumenemise eest püsiva ülekoormuse tingimustes.

2. Lühise kaitse

Tavaliselt rakendatakse lühisekaitset 630a 3p termomagnetilise vormitud korpuse kaitselüliti kiirkaitse abil. Magnetväljalülitusseade pakub kohest kaitset. Kui vool saavutab ligikaudu 8–12-kordse nimiväärtuse, lülitub termomagnetiline vormitud korpusega kaitselüliti välja poole toitesagedustsükli jooksul, mis on umbes 10 ms. See tagab katkestuse enne, kui lühisvool jõuab haripunkti.

3. Alapingekaitse

Kui pinge langeb alla 70% nimiväärtusest kauemaks kui 1 sekundiks, kui pingevabastus on paigaldatud, rakendub väljalülitamine. Kui pinge langeb alla 35% nimiväärtusest, tekib kohene väljalülitus. See funktsioon aitab vältida mootorikahjustusi, mis on põhjustatud madalpinge tööst.

4. Maanduslekkekaitse

630a 3p termomagnetvormitud korpusega kaitselülitid koos integreeritud elektrooniliste kaitsemoodulitega suudavad tuvastada rikkevoolu nulljärjestusega voolutrafo kaudu.  Valmimine toimub, kui lekkemoodul tuvastab üle 30 mA isikukaitse ja 300 mA tulekaitse jaoks. Väljalülitusaeg on tavaliselt 0,1 sekundi jooksul.
