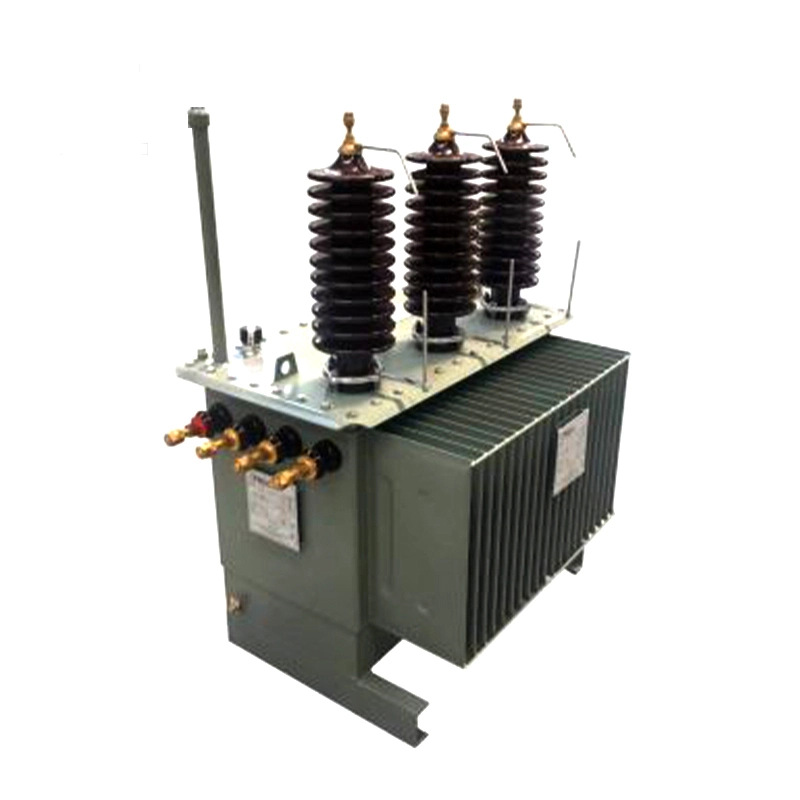

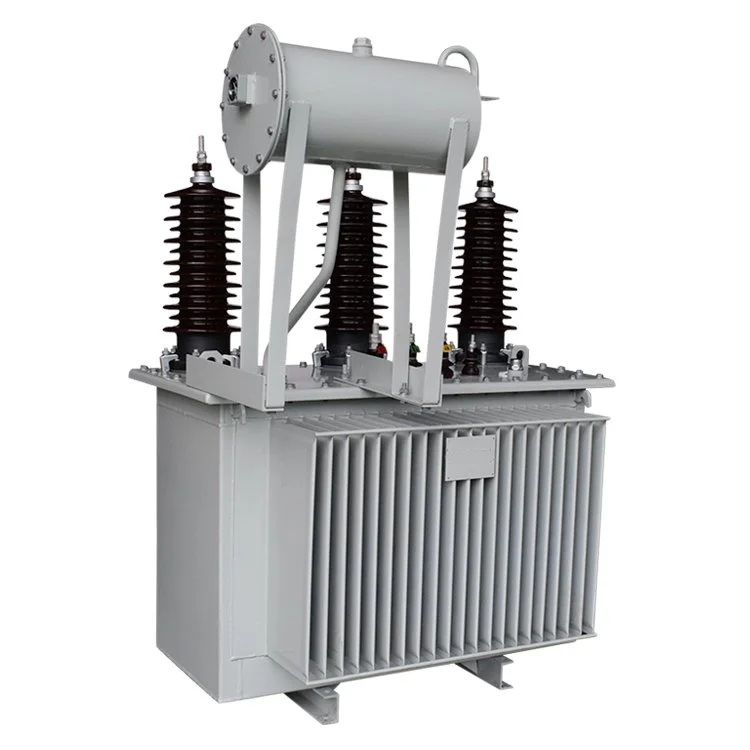

33kv 50kva kahe mähise õliga sukeldatud trafo

33kv 50kva õliga sukeldatud trafode kasutuselevõtueelne ülevaatus ja testimine

1. Välimuse ja struktuuri visuaalne kontroll

Tehakse põhjalik visuaalne kontroll tagamaks, et 33kv 50kva kahe mähisega õlitrafol pole nähtavaid kahjustusi, deformatsioone ega õlilekkeid. Kõiki väliseid komponente, sealhulgas paaki, radiaatoreid, pukse ja rõhualandusseadet, tuleb kontrollida, et veenduda, et need on heas seisukorras ja õigesti paigaldatud. Kõikide mehaaniliste ühenduste tihedust tuleb kontrollida. Lisaks tuleb maandussüsteemi kontrollida, et tagada selle õige paigaldamine ja usaldusväärne maandus, mis on tööohutuse seisukohalt oluline.

2. Isolatsioonitakistuse test

Isolatsioonitakistuse test on võtmemeetod 33kv 50kva kahe mähisega sukeldatud õlitrafo isolatsioonisüsteemi seisukorra hindamiseks. Megaohmomeetrit tuleb kasutada isolatsioonitakistuse mõõtmiseks faaside ja faaside vahel ning iga faasi ja maa vahel. Saadud väärtusi võrreldakse tootja määratud võrdlusandmetega, et kinnitada, et isolatsioonitõhusus vastab nõutavatele standarditele.

3. Dielektrilise hajumise teguri test

Dielektrilise kao testi, mida nimetatakse ka tan δ testiks, kasutatakse niiskuse sissetungi, isolatsiooni vananemise või võimaliku osalise tühjenemise hindamiseks 33kv 50kva kahe mähise õliga sukeldatud trafos. Mõõtes dielektrilise hajumise tegurit saab isolatsioonimaterjalide seisukorda terviklikumalt hinnata. See test tehakse tavaliselt koos isolatsioonitakistuse testiga, et saada täielikum hinnang isolatsiooni tervisele.

4. Pöörab suhte ja vektorrühma kontrolli

Trafo pöördesuhet tuleb kontrollida, et tagada vastavus projekteerimisspetsifikatsioonidele, mis hõlmab 33kv 50kva kahe mähise õliga sukeldatud trafo primaarpinge ja sekundaarpinge mähiste õige suhte kinnitamist. Samal ajal tuleb kontrollida vektorrühma, et tagada õige faasinihe ja kolmefaasiliste mähiste õige ühendamine vastavalt elektrisüsteemi nõuetele.

5. Koormustest puudub

Koormatuseta katse viiakse läbi 33kv 50kva kahe mähisega õliga sukeldatud trafoga, mis on pingestatud primaarpoolelt, samas kui sekundaarkülg jääb avatuks. Eesmärk on mõõta koormuseta voolu ja koormuskadusid. See test annab olulist teavet südamiku kvaliteedi, magnetvoo jaotuse ja mähiste sümmeetria kohta. Samuti aitab see tuvastada võimalikke kõrvalekaldeid magnetahelas.

6. Lühise test

Lühistesti ajal rakendatakse primaarpinge mähisele vähendatud pinget, samas kui sekundaarpinge mähis on lühises, mis võimaldab mõõta lühisetakistust ja koormuskadusid. Katse annab väärtuslikke andmeid 33kv 50kva kahe mähisega õliga sukeldatud trafo jõudluse kohta koormustingimustes, mis hõlmab soojuslikku käitumist, lühisekindlust ja mähiste mehaanilist tugevust.

7. Õlikvaliteedi analüüs ja õlitaseme kontroll

33kv 50kva kahe mähisega õliga sukeldatud trafode puhul mõjutab isolatsiooniõli seisund otseselt töövõimet ja kasutusiga. Enne kasutuselevõttu võetakse õliproovid laboratoorseks analüüsiks, et kontrollida selliseid parameetreid nagu niiskusesisaldus, happesus ja lisandite tase. Kõik tulemused peavad vastama kehtivatele standarditele. Lisaks tuleb kontrollida õlitaset paagis, et see oleks nõutavas vahemikus, tagades töö ajal tõhusa jahutuse ja isolatsiooni.

Kokkuvõttes tuleb enne 33kv 50kva kahe mähisega õliga sukeldatud trafo kasutuselevõttu läbida rida rangeid kontrolle ja katseid. Need protseduurid tagavad stabiilse jõudluse, tööohutuse ja pikaajalise töökindluse. Nõuetekohane kasutuselevõtueelne testimine mitte ainult ei vähenda võimalike rikete riski, vaid loob ka kindla aluse 33kv 50kva kahe mähisega õliga sukeldatud trafo ohutuks ja tõhusaks pikaajaliseks tööks.
