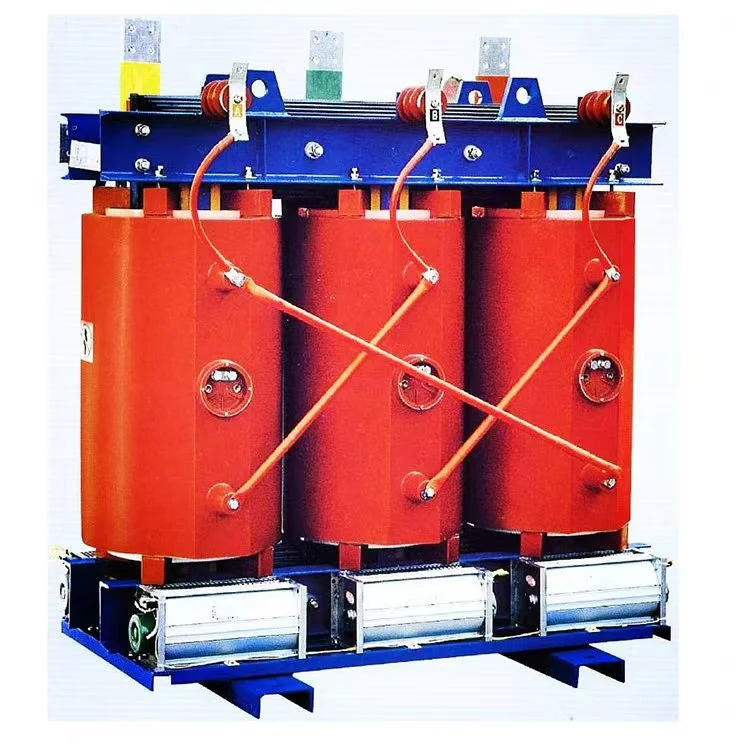

2500 KVA 11 kuni 0,4 KV kuivtüüpi trafo

Wenzhou Xifa Electrical Equipment Co., Ltd. toodab suure jõudlusega toitelahendusi tööstuslikeks ja kommertsrakendusteks. Meie 2500 kVA 11–0,4 kV kuivtüüpi trafo on loodud kõrgepingeülekande (11 kV) alandamiseks ohutuks, kasutatavaks madalpinge 0,4 kV võimsuseks, millel on erakordne tõhusus ja töökindlus. Olenemata sellest, kas vajate kulutõhusat alumiiniummähist või suure juhtivusega vaskmähist, kohandame kõiki teie töötingimustele vastavaid kadutrafosid.
Tänu meie oskuslikele ja optimeeritud tootmisprotsessidele saame tarneaega lühendada vaid 2 või 3 nädalani. Pakendamiseks kasutame professionaalset ekspordiklassi puidust kasti. Aktsepteeritavate kaubandustingimuste hulka kuuluvad FOB, CIF, CFR, EXW ja teised

Saada päring

Tootekirjeldus

2500 kVA 11 kuni 0,4 kV kuivtüüpi trafo koosneb peamiselt järgmistest komponentidest: trafo südamik, trafo mähised, trafo isolatsioon, trafojuhtmed, trafo jahutusseade ja temperatuuri mõõteseade.

Rullid

2500 kVA 11–0,4 kV kuivtüüpi trafo mähised on keritud ülitäpsetele mähimismasinatele. Madalpingemähisel on fooliummähise konstruktsioon. Suurema võimsusega trafode jaoks on ventilatsioonikanalid reserveeritud. Pärast kerimist viiakse läbi vaakumkuivatus. Valamis- ja tahkumisprotsess viiakse läbi rangelt vastavalt protsessistandarditele, tagades, et mähiste sees ei oleks mullid ega tühimikud, mis võimaldab trafol saavutada optimaalse töö.

Tuum

Selle seeria 2500 kVA 11–0,4 kV kuivtüüpi trafo südamik on valmistatud kvaliteetsest suure läbilaskvusega teradele orienteeritud külmvaltsitud räniterasest. Kasutatakse täiustatud räniterasest lehtede lõikejooni ja 45° nurga all täielikult viimistletud astmelist südamiku virnastamise tehnikat. Südamiku harud on köidetud F-klassi ühesuunalise klaaskiudteibiga ja kinnitamiseks kasutatakse uut tõmbeplaatide struktuuri, millel pole südamiku ikkel augud. Südamiku pind on kaetud epoksüvaiguga, mis vähendab lekkevoo mõju, optimeerib tõhusalt magnetahela jaotust ning vähendab südamiku müra, koormuse kadusid ja tühivoolu. See parandab oluliselt jaotustrafo välimuse kvaliteeti.

Kõrgepinge mähis

Kõrgepingemähis 2500 kVA 11–0,4 kV kuivtüüpi trafo kasutab segmenteeritud kihtstruktuuri, mis vähendab oluliselt mähise kihtide vahelist pinget. See on moodustatud vaakumvalatud epoksüvaigust täiteainega, mis vähendab mähise sisemist osalahendustaset ja parandab mähise elektrilist jõudlust. Mähiskihtide vahelisel isolatsioonil on kasutatud DMD epoksüvaigu prepreg lappi, mis suurendab vastupidavust pingetugevusele. Mähispind on täidetud klaaskiust võrkkangaga, mis parandab mähise löögikindlust ja parandab jaotustrafo lühisekindlust. Spiraal ei kuiva kunagi ära ega pragune.

Madalpinge mähis:

Madalpingemähisel on fooliumkonstruktsioon. Soojuse hajutamise võime suurendamiseks kasutatakse mähises radiaalseid jahutuskanaleid. 2500 kVA 11–0,4 kV kuivtüüpi trafo madalpingemähise kihtide vahelisel isolatsioonil on kasutatud DMD epoksüvaigust eeltöödeldud riiet. Otsad suletakse ja kaetakse epoksüvaiguga, mille tulemuseks on terviklik kõvastunud vormimine.

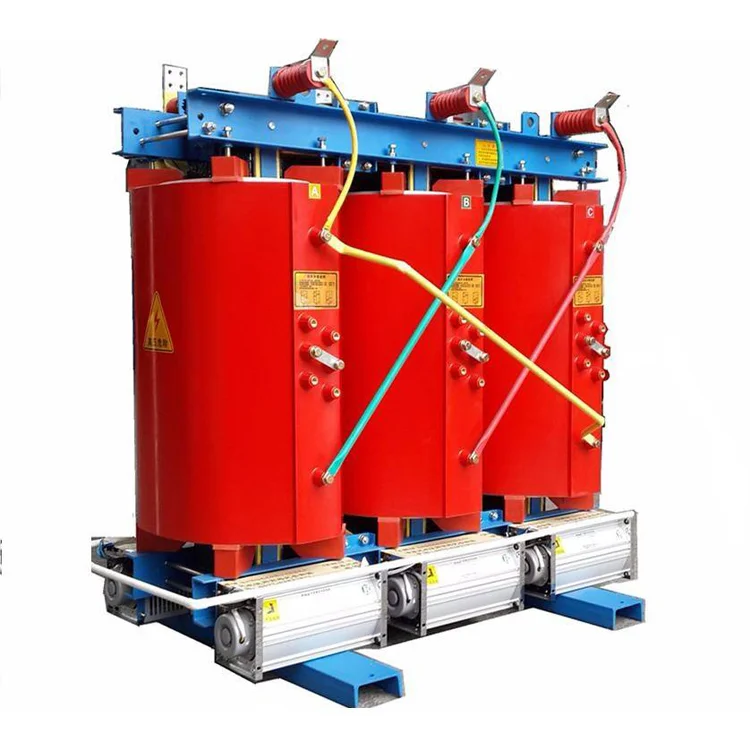

2500 Kva 11 To 0 4 Kv Dry Type Transformer

Toote parameetrid:

Nimi	2500 kVA 11 kuni 0,4 kV kuivtüüpi trafo
Nimivõimsus	2500kva
Primaarpinge	11KV
Sekundaarne pinge	0,4/0,415 kV
Isolatsioonimaterjal	Valatud vaik
Vektorrühm	Dyn11 Yyn0
Koormuse kadu (P0)	Põhineb kliendi nõudmisel
Koormuskadu (Pk) @ 120°C	Põhineb kliendi nõudmisel
Impedantsi pinge (Ühendkuningriik)	6%
Isolatsiooniklass	F või H KLASS
Jahutusmeetod	ONAF ONAF
