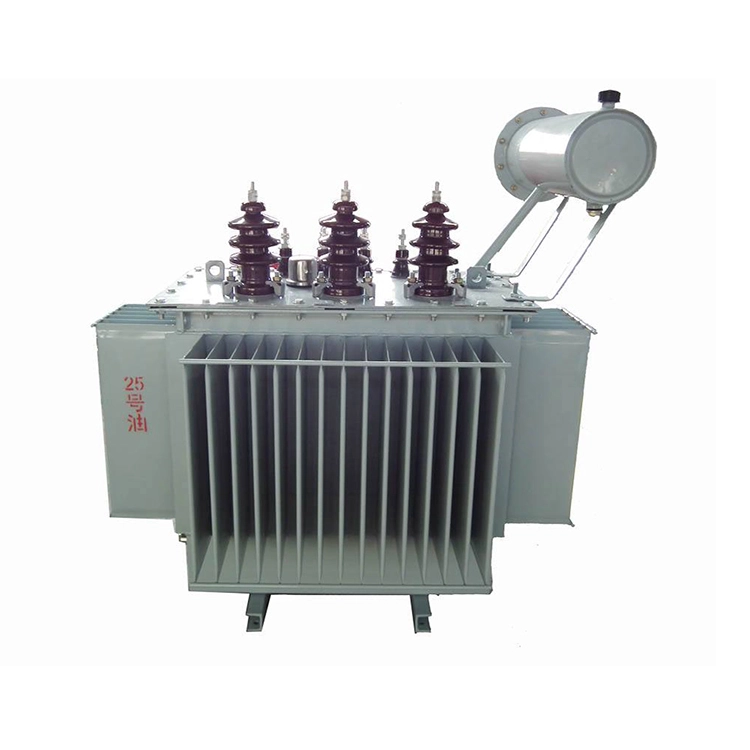

160kva õliga täidetud väikese kadu elektritrafo

Wenzhou XiFa Electrical Power Equipment Co., Ltd on usaldusväärne tootja, kes toodab ja tarnib 10–35 kV õlitrafo ja kuivtüüpi trafot, näiteks 160 kva õliga täidetud väikese kadudega elektritrafot. WenZhou XiFa ettevõttes kinnitab ärijuht klientidele enne insenerile tarnimist tehnilisi kirjeldusi, mis tagab 160kva õliga täidetud väikese kadudega elektritrafode eduka vastuvõtmise. Üha enam võimaldab Wenzhou XiFa Electrical Power Equipment Co., Ltd ka kolmanda osa kontrollimisel kinnitada, et tüübisilt, tarvikud ja katseandmed vastavad enne saatmist standarditele.

Saada päring

Tootekirjeldus

Väikese kaoga õliga sukeldatud jõutrafode funktsionaalsed omadused:

1. Madal müratase: 160 kva õlitäidisega väikese kadudega elektritrafo on kompaktse disainiga ning kasutab töömüra tõhusaks vähendamiseks uusi materjale ja täiustatud tootmisprotsesse. See on konstrueeritud ilma konservaatorita, mille tulemuseks on madalam üldkõrgus võrreldes sama klassi tavaseadmetega.

2. Täiustatud vaakumtäitmisprotsess: sulgemisprotsessi ajal rakendatakse trafopaagi seest niiskuse täielikuks eemaldamiseks õli vaakumtäitmise tehnikat. Pärast tihendamist ei puutu sisemised komponendid õhu kätte. See takistab tõhusalt hapniku ja niiskuse sisenemist seadmesse, mis muidu tooks kaasa isolatsioonivõime halvenemise, mis hõlmab isolatsioonimaterjalide ja dielektrilise õli vananemist.

3. Pikendatud ja usaldusväärne kasutusiga: täielikult suletud 160kva õliga täidetud väikese kadudega elektritrafode paagi kaas ja paagi äärik on ühendatud poltide või keevitatud konstruktsiooni abil. See disain isoleerib täielikult isolatsiooniõli kokkupuutest õhuga, mis takistab isolatsiooni niiskuse imamist. Selle tulemusena väheneb oluliselt isolatsiooni vananemise kiirus, pikendades oluliselt 160kva õliga täidetud väikese kadudega elektritrafo tööiga.

4. Kompaktne suurus ja esteetiline välimus: 160kva õliga täidetud väikese kadudega elektritrafo paak kasutab gofreeritud rib tüüpi jahutuspaneele. Need paneelid kohanduvad nende elastse paisumise ja kokkutõmbumise kaudu temperatuurikõikumistest põhjustatud õlimahu muutustega. Gofreeritud paagi disain pakub visuaalselt atraktiivset, kompaktset kuju ja nõuab väiksemat paigaldusruumi.

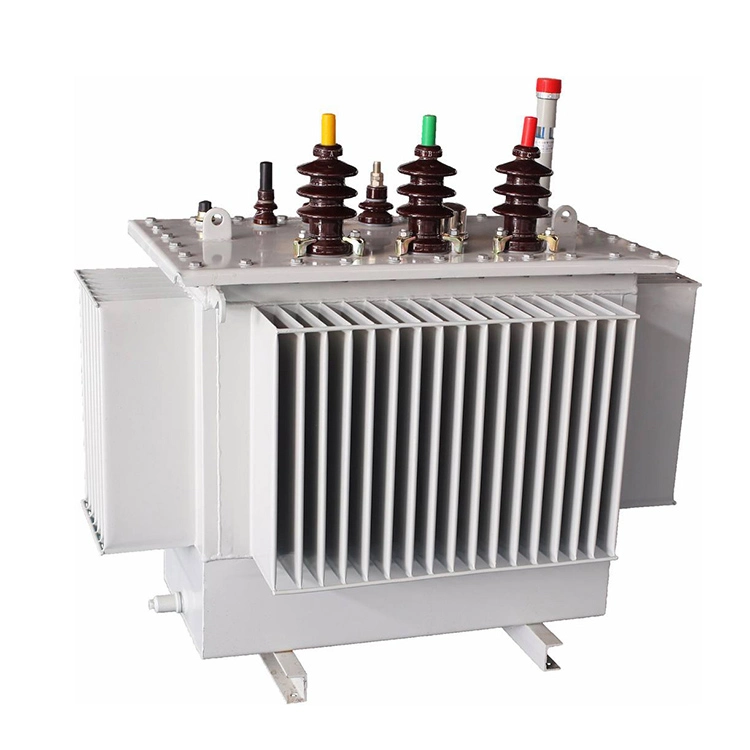

160kva Oil Filled Low Loss Electrical Transformer

Tehniline spetsifikatsioon:

Toote nimi		160kva õliga täidetud väikese kadu elektritrafo
Nimivõimsus		160 kVA
Primaarpinge		11kV, 10kV, 35kV
Sekundaarne pinge		400V/230V, 480V/277V
Vektorrühm		Dyn11; Yyn0
Puudutage valikut Changer	Tüüp	Väljalülitatud lülituslüliti
	Vahemik	±2 × 2,5%, ±5%
Koormuse kaotus puudub		0,20 kW kuni 0,28 kW
Koormuse kaotus		2,20 kW kuni 2,43 kW
Takistus		4%±10%
Mähise materjal		100% vask või 100% alumiinium

Õliga sukeldatud trafode igapäevase hoolduse põhipunktid

1. Õlitaseme kontroll ja hooldus

A. Õlitaset tuleb hoida vahemikus üks veerand kuni kolmveerand õlitaseme näidiku skaalast. Liiga madal õlitase võib põhjustada ebapiisava isolatsiooni või ülekuumenemise. Liiga kõrge õlitase võib põhjustada ebanormaalset õlirõhku.

B. Kontrollimeetod hõlmab õlitaseme jälgimist läbipaistva õlitaseme näidiku või magnetilise õlitaseme näidiku kaudu. 160kva õliga täidetud väikese kadudega elektritrafo ülevaatus tuleb läbi viia elektrikatkestuse ja stabiilse õlitemperatuuri korral. Talvel võib õlitase langeda viis kuni kümme protsenti.

2. Õlikvaliteedi testimine ja asendamine

A. Testimiseks proove võetakse vähemalt kord aastas. Katse käigus mõõdetakse läbilöögipinget, mis peab olema vähemalt 35 kilovolti, niiskusesisaldust, mis ei tohi ületada 20 miljondikosa, ja happesisaldust, mis ei tohi ületada 0,1 milligrammi KOH-i grammi kohta. Kui need väärtused ületavad määratud piire, tuleb õli filtreerida või välja vahetada.

B. Õlivahetustsükkel on tavaliselt kaheksa kuni kümme aastat, mida kohandatakse vastavalt konkreetsele töökeskkonnale.

3. Temperatuuri jälgimine

V. Õli ülemine temperatuur ei tohi ületada 85 kraadi Celsiuse järgi loomuliku jahutamise korral ega 95 kraadi Celsiuse järgi sundjahutuse korral. Temperatuuri tõusu piirang on 55 kelvinit.

B. Korraliku ventilatsiooni tagamiseks tuleb radiaatori pinnale sattunud tolmu ja prahti korrapäraselt puhastada.
