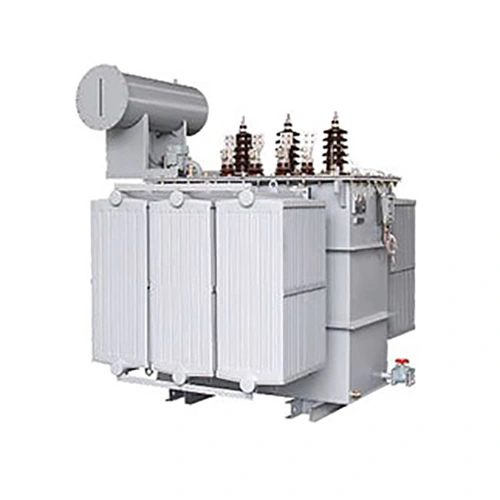

33kv 35kv 2000 Kva õliga sukeldatud jõutrafo

Wenzhou XiFa Electrical Power Equipment Co., Ltd toodab ja tarnib 33kv 35kv 2000 kva õliga sukeldatud jõutrafot kiire kohaletoimetamisega ja kommunaalprojektide jaoks. WenZhou XiFa kontrolliks terminali kasutajate tehnilisi spetsifikatsioone, millest 2000 kva õlitrafo oleks projekteeritud ja toodetud nii, et see taluks suuri tööstuslikke koormusi, pingekõikumisi ja karmi väliskeskkonda, nagu 50 ℃ kõrge temperatuur, liivatorm, niiske kuumus ja suur kõrgus merepinnast. Enne iga 33kv 35kv 2000 kva õliga sukeldatud jõutrafo tarnimist tehakse tehase test ja ekspordiks valmis dokumentatsioon saadetakse EPC töövõtjatele.

Saada päring

Tootekirjeldus

33kv 35kv 2000 kva õliga sukeldatud jõutrafo on jõuseade, mille südamik ja mähised on täielikult sukeldatud isolatsiooniõlisse. Õlil on mitu eesmärki, sealhulgas elektriisolatsioon, soojuse hajumine ja komponentide kaitse. Tööpõhimõte põhineb elektromagnetilisel induktsioonil. Kui primaarmähisele rakendatakse vahelduvvoolu, tekib südamikus vahelduv magnetvoog. See muutuv magnetväli indutseerib sekundaarmähises pinge. See võimaldab elektrienergiat üle kanda ja muundada.

Isolatsiooniõlil on kogu selle protsessi vältel oluline roll. See isoleerib elektriliselt pingestatud komponendid, eemaldades samal ajal töö käigus tekkiva soojuse. Tänu nendele omadustele kasutatakse A 33kv 35kv 2000 kva õliga sukeldatud jõutrafosid laialdaselt elektrijaamades, alajaamades, tööstuslikes jaotusvõrkudes ja muudes rakendustes, mis nõuavad usaldusväärset kõrgepinge ja suure võimsusega jõuülekannet.

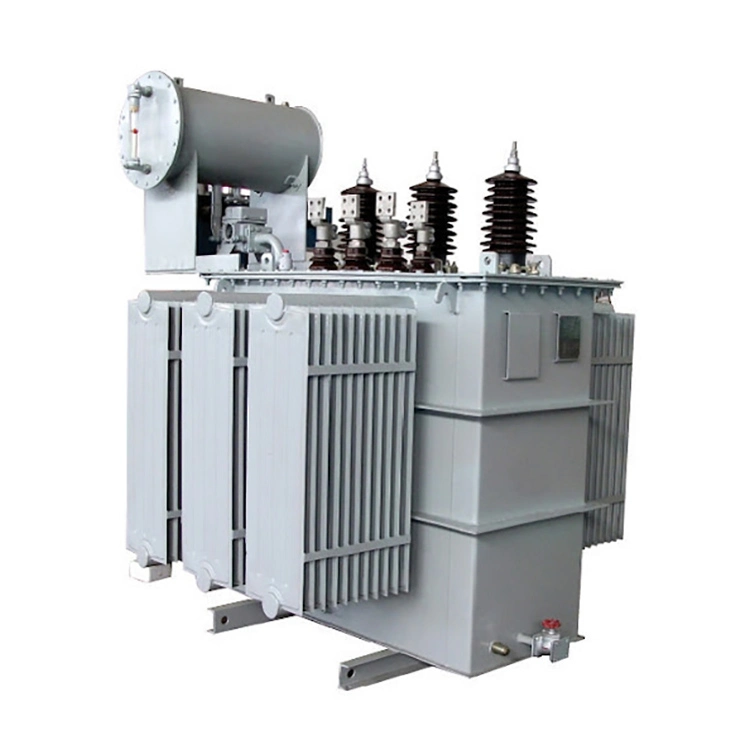

33kv 35kv 2000 Kva Oil Immersed Power Transformer

Tehniline spetsifikatsioon:

Toote nimi		33kv 35kv 2000 kva õliga sukeldatud jõutrafo
Nimivõimsus		2000 kVA
HV nimipinge		33 kV 35 kV
LV nimipinge		400/230 V
Vektorrühm		Dyn11
Puudutage valikut Changer	Tüüp	OCTC või OLTC
	HV pingevahemik	±2 × 2,5%; ±3 × 2,5%
Tõhusus täiskoormusel		≥ 99%
Takistus		6,5% 10% tolerantsiga
Teenuse tüüp		Pidev kohustus
Paigaldamine		Maapinnale paigaldatav välistingimustes

Struktuur ja tööpõhimõte:

33kv 35kv 2000 kva õliga sukeldatud jõutrafo koosneb mitmest põhikomponendist, millest trafo sisaldab magnetsüdamikku, mähiseid, õlipaaki, paisutit, pukse, kraanilülitit ja gaasireleed.

Konstruktsiooniprojekti põhjal jagatakse 33kv 35kv 2000 kva õliga sukeldatud jõutrafod üldiselt kahte kategooriasse. Esimene on südamiku tüüpi trafo, mille mähised ümbritsevad magnetsüdamikku. Seda disaini kasutatakse tänapäevastes elektrisüsteemides kõige sagedamini. Teine on kesta tüüpi trafo, mille mähised ümbritseb magnetsüdamik ja mida kasutatakse tavaliselt spetsiaalsetes rakendustes.

Igal komponendil on oluline funktsioon. Õlipaak hoiab isolatsiooniõli ja see peab tagama suurepärase tihendusvõime. Konservaator mitte ainult ei võta arvesse temperatuurimuutustest tingitud õlimahu muutusi, vaid aitab ka säilitada stabiilset õlitaset. Läbiviigud võimaldavad elektrijuhtidel läbida 33 kv 35 kv 2000 kva õliga sukeldatud jõutrafo korpust, säilitades samal ajal ohutu isolatsiooni pingestatud juhtide ja maandatud metallosade vahel.

Trafoõli isolatsiooni- ja jahutusfunktsioonid saavutatakse selle füüsikaliste omaduste kaudu. Selle kõrge dielektriline tugevus tagab pingestatud komponentide vahel tõhusa elektriisolatsiooni. Samal ajal võimaldab selle madal viskoossus sujuvat ringlust kogu õliga sukeldatud trafos, mis võimaldab tõhusat soojusülekannet. Töötamise ajal voolab õli ümber mähiste ja südamiku, et neelata soojust ja viia see radiaatoritesse. Lisaks suunatakse soojus ümbritsevasse keskkonda loodusliku õhkjahutuse või vajaduse korral täiustatud jahutussüsteemide kaudu.

Toote omadused:

1. Tõhus jahutus

125kva 35kv 400v õliga sukeldatud trafod kasutavad tänapäevases elektrisüsteemis peamise jahutusvahendina isolatsiooniõli. Kuna õli ringleb trafos loomulikult, kannab see soojust mähistelt ja südamikult eemale, mis võimaldab liigsel soojusenergial tõhusalt hajuda. See tõhus jahutusprotsess aitab säilitada stabiilse töötemperatuuri pideva töötamise ajal ja pikendab seadmete eluiga, võrreldes kuivtüüpi trafodega.

2. Suurepärane isolatsioonivõime

Lisaks jahutusfunktsioonile tagab isoleerõli kõrge elektriisolatsiooni taseme. 125kva 35kv 400v õlitrafos loob see kõrgepinge- ja madalpingekomponentide vahele usaldusväärse barjääri, mis vähendab elektririkkete, ülelülituste ja lühiste ohtu. Samuti aitab õli jaotada elektrilist pinget õliga sukeldatud trafos ühtlasemalt, et kaitsta sisemisi isolatsioonisüsteeme ja parandada üldist tööohutust.

3. Kompaktne ja vastupidav konstruktsioon

125kva 35kv 400v õliga sukeldatud trafo konstruktsioon võimaldab integreerida põhikomponendid suhteliselt kompaktsesse struktuuri, mis aitab vähendada paigaldusruumi vajadust. Suletud teraspaak kaitseb sisemist sõlme niiskuse, tolmu ja muude keskkonnamõjude eest, et tagada töökindel jõudlus paljudes töötingimustes.

4. Lihtne hooldus ja hooldatavus

Hooldusprotseduurid on paagi praktilise konstruktsiooni tõttu üldiselt lihtsad. Kui on vaja ülevaatust, hooldust või komponentide väljavahetamist, pääsevad tehnikud sisemistele osadele juurde paagi avause kaudu. Isolatsiooniõli olemasolu aitab säilitada ka sisemisi komponente, minimeerides saastumist ja lihtsustades tavapäraseid hooldustoiminguid.

5. Energiatõhusus ja keskkonnakasu

125kva 35kv 400v õliga sukeldatud trafod on loodud töötama väikeste energiakadudega, mis aitab kasutajatel vähendada energiatarbimist ja tegevuskulusid. Optimeeritud õliringlus ja soojuse hajumine aitavad kaasa vaiksemale tööle, vähendades müra ja vibratsiooni taset. Selle tulemusel pakuvad 125kva 35kv 400v õliga sukeldatud trafod tõhusa ja keskkonnasäästliku lahenduse kaasaegsetele elektrijaotussüsteemidele.

125kva 35kv 400v Oil Immersed Transformer

Tehniline spetsifikatsioon:

Toote nimi		125kva 35kv 400v õlitrafo
Trafo tüüp		Õliga sukeldatud jaotustrafo
Nimivõimsus		125 kVA
Kõrgeim pinge		40,5 kV
Pikseimpulsi vastupidavus		200 kV
Võimsussageduse taluvus		80 kV
Vektorrühm		Dyn11; Yyn0
Puudutage valikut Changer	Tüüp	Väljalülitatud kraanivahetaja
	Vahemik	±5% 2,5% sammuga
Tõhusus		≥ 98%
Impedants (Ühendkuningriik)		4%±10%

Naftasümmeldatud trafode turuväljavaated:

Global Market Insights Inc. viimase aruande kohaselt peaks ülemaailmne õliga sukeldatud jõutrafode turg 2034. aastaks ulatuma 25,1 miljardi USA dollarini. Võrreldes 14,1 miljardi USA dollariga 2024. aastal ja hinnanguliselt 15,1 miljardi USA dollariga 2025. aastal, prognoositakse turu kasvuks 5,8 protsenti aastas. Õliga sukeldatud trafode turu pidevat kasvu põhjustavad peamiselt kolm tegurit:

1. Võrgu moderniseerimisprojektid

Paljud riigid uuendavad ja laiendavad oma elektrivõrke, tekitades suure nõudluse uute trafode järele. 2023. aastal eraldas Ameerika Ühendriikide energeetikaministeerium 18 miljonit USA dollarit, et toetada vastupidavamate ja energiatõhusamate õliga sukeldatud trafode väljatöötamist.

2. Taastuvenergia kiire kasv

Tuule- ja päikeseenergia laienemine kiirendab nõudlust trafode järele kogu maailmas. Vahepeal kavatseb Euroopa investeerida 2040. aastaks võrgu uuendamisse 555,5 miljardit USA dollarit, et toetada avamere tuuleenergia projektide integreerimist. Üha enam pakub Aasia Vaikse ookeani piirkond ka märkimisväärset kasvupotentsiaali. Aastaks 2030 peaks taastuvenergia moodustama umbes 25 protsenti maailma elektritootmisvõimsusest.

3. Kasvav elektritarbimine

Ülemaailmne elektrinõudlus kasvab jätkuvalt, kui majandus kasvab ja tööstused laienevad.

Hiinas ületas elektritarbimine ühes kuus esimest korda triljonit kilovatttundi, mis on ligikaudu võrdne Jaapani aastase energiatarbimisega. 2024. aasta aprillis sõlmis Brasiilia 4,06 miljardi USA dollari väärtuses lepingud uute ülekandeliinide ja alajaamade ehitamiseks. Kogu Aafrikas kasvab elektrinõudlus tööstuse arengu ja piiriüleste võrguühenduste tõttu igal aastal ligikaudu 4 protsenti.

Need suundumused loovad pikaajalisi võimalusi õliga sukeldatud trafode jaoks ja toetavad püsivat turu kasvu kogu maailmas.
