2p 100a Tpn Mccb koos Rcd kaitsega

2p 100a tpn mccb koos rcd kaitsega mängib tavaliselt sissetulevat kaitselülitit jaotuskarbis, kus elektriseadmete läheduses. Wenzhou Xifa Electric Power Equipment Co., Ltd-l on küpsed tootmisvõimalused 2p, TP ja TPN 100a mccb tootmiseks koos rcd kaitseseadmega. Wenzhou Xifa Equipment suudab ühe nädala jooksul toota ja tarnida rohkem kui 1000 kasti 2p 100a tpn mccb-d koos rcd-kaitsega. Ettevõttel on ISO-süsteemi sertifikaat ja CE-sertifikaat 2p 100a tpn mccb-le koos rcd-kaitsega, millest tooted on mõeldud fotogalvaanikale, energiasalvestusele, tööstuslikule tootmisele ja hoonete elektrijaotusele.

Saada päring

Tootekirjeldus

2p 100a tpn mccb koos rcd kaitsega on 100A 2-pooluseline või neljapooluseline vormitud korpusega kaitselüliti koos rikkevoolukaitsega. See võib tuvastada töövoolu tasakaalustamatust, et katkestada toiteallikas millisekundite jooksul, kui elektriseadme pind on elektrifitseeritud.

RCD-kaitsega 2p 100a mccb-d kasutatakse laialdaselt ühefaasilise elektrienergia puhul, nagu elamu- ja kaubandusahel, valgustusahel ja väikese võimsusega elektrienergia. Lisaks tähendab 2p üht poolust pingestatud juhtme jaoks ja teist nulljuhtme jaoks.

TPN mccb koos RCd kaitsega töötab kolmefaasilises neljajuhtmelises süsteemis. Ilmselgelt on see mõeldud tööstuslikele süsteemidele, fotogalvaanilise inverteri väljundi poolele ja muudele rasketele koormustele. Võrreldes 3P mccb-ga võib RCD-kaitsega TPN mccb lülitada välja 3-faasilise pingestatud liiniga neutraalliini, et tagada turvalisem töökeskkond.

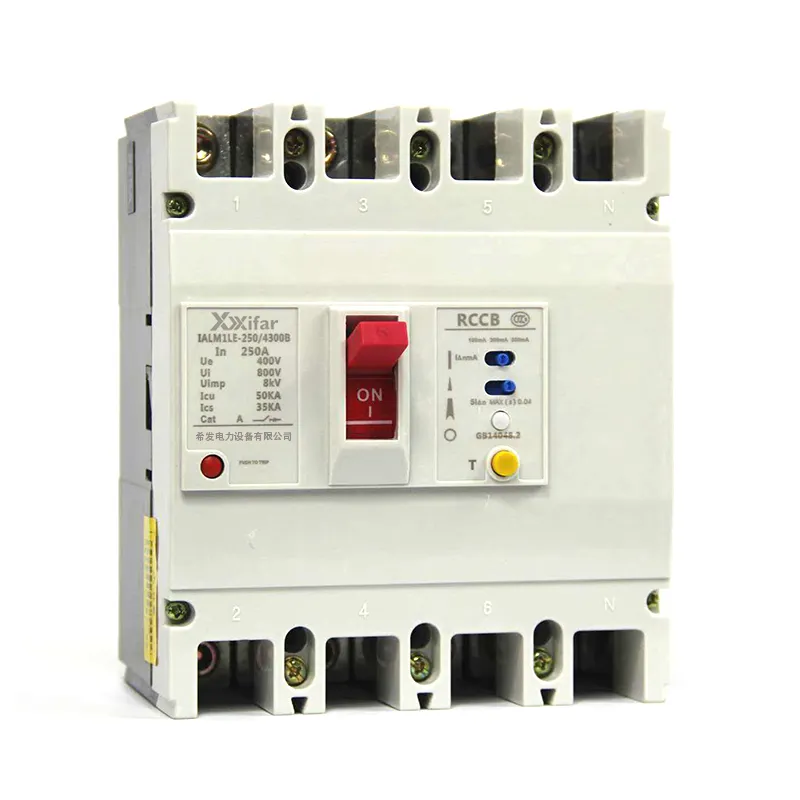

2p 100a Tpn Mccb With Rcd Protection

2p 100a tpn mccb koos rcd kaitse parameetriga:

Nimivool (A)	100 A
Nimitööpinge Ue (V)	400 V (kolmefaasiline), 230 V (ühefaasiline)
Isolatsiooni nimipinge Ui (V)	1000V
Teenuse lühise katkestusvõime Icu	35kA/50kA
Lekke töövool IΔn	30mA (isiklik kaitse) 100mA (tulekindel) 300mA (süsteemi kaitse)
Tegevuse aeg	≤300 ms/≤30 ms
Alapinge Tööpinge (V)	165 ± 5% ühe faasi kohta
Ülepinge Tööpinge (V)	275 ± 5% ühe faasi kohta
Faasitõrge tööpinge (V)	Vaikimisi 120 ± 5%

2p 100a Tpn Mccb With Rcd Protection

Tooterežiim	Poolakas	Mõõtmed
Tooterežiim	Poolakas	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

2p 100a tpn mccb koos rcd kaitsega KKK:

K1: Mida tähendab „100A MCCB RCD kaitsega”?

See viitab vormitud korpuse kaitselülitile, mille nimivõimsus on 100 A, mis ühendab standardse ülevoolu- ja lühisekaitse rikkevooluseadmega. Lihtsamalt öeldes kaitseb see lühise, ülekoormuse ja maanduslekke rikete eest.

Q2: Mis vahe on 2P ja TPN vahel RCD kaitsega MCCB-s?

2P MCCB on mõeldud ühefaasiliste süsteemide jaoks, kus see lülitab faasi ja nulli.

TPN-i kasutatakse kolmefaasilistes neljajuhtmelistes süsteemides, kus kõik kolm faasi ja nulli saab eraldada. Valik sõltub elektrijaotussüsteemi tüübist.

K3: Mis kasu on RCD kaitsest 100A MCCB-s?

RCD funktsioon tuvastab lekkevoolu maanduses ja lahutab vooluahela millisekundite jooksul. See pakub täiendavat ohutust elektrilöögi vastu ja vähendab isolatsioonirikkest või maandusriketest põhjustatud elektritulekahjude ohtu.
