1600 Amp 3 poolusega Mccb koos abikontaktidega

WenZhou XiFa Electric Power Equipment Co., Ltd on kogenud tehas, mis toodab ja varustab abikontaktidega 1600 amprilist 3-pooluselist mccb-d, mille teeninduse lühise katkestusvõimsus võib ulatuda 50 kA-ni, mis võib siiski pakkuda täpset kaitset, ilma suure töövoolu all toiminguid valesti hindamata või tagasi lükkamata. Abikontaktid võimaldavad 1600 amprise 3-pooluselisel mccb vormitud korpusega kaitselülitil on blokeerimisjuhtimise funktsioon, et vältida valesti töötamist, samal ajal pakub jaotusplaatidele olekuindikaatorit.

Saada päring

Tootekirjeldus

1600 amprine 3-pooluseline mccb koos abikontaktidega:

Nimetatud kaadrivool	1600
Poolakate arv	3 poolusega; 3P; 3 faasi
Nimetatud töövool	1000A; 1250A; 1600A
Sagedus	60 Hz või 50 Hz
Ülim lühise katkestusvõime	50 kA / 70 kA
Teenuse lühise katkestusvõime	35 kA / 50 kA
Nimitööpinge	400 V; 690 V
Isolatsiooni nimipinge	800V; 1000 V
Mehaaniline kasutusiga	10000 korda
Elektriline kasutusiga	2000 korda
Kaare kaugus	≤100 mm

Size

Tooterežiim	Poolakas	Mõõtmed
Tooterežiim	Poolakas	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

1600 amprine 3-pooluseline mccb koos abikontaktidega tutvustus:

1600 amprine 3-pooluseline vormitud korpusega kaitselüliti MCCB koos abikontaktidega on loodud voolu automaatseks katkestamiseks madalpinge jaotussüsteemis. Kui tekib ülekoormus või lühis, lülitub see välja ja isoleerib toiteallika.

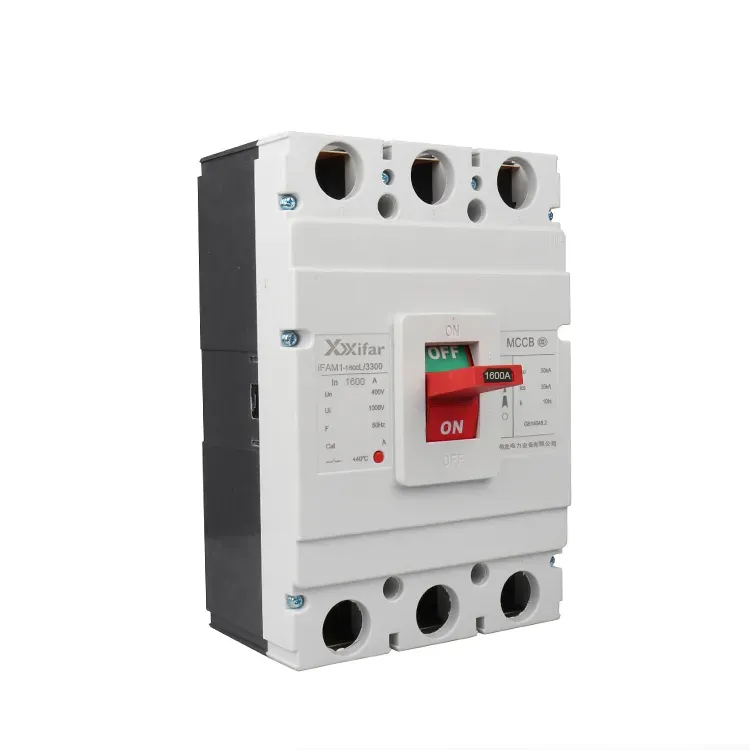

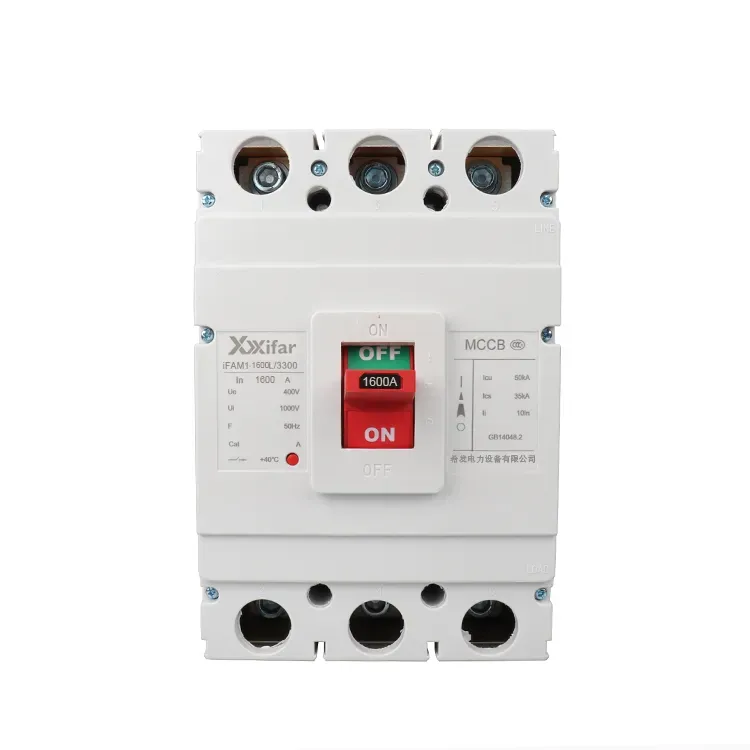

1600 Amp 3 Pole Mccb With Auxiliary Contacts

1600 amprine 3-pooluseline abikontaktidega mccb kasutab pingestatud juhtmete eraldamiseks maandatud metallosadest vormitud isolatsioonikest. Seadme sees saavutatakse kaitse peamiselt termiliste ja magnetiliste mehhanismide kaudu. Ülekoormustingimustes kuumeneb ja paindub soojusseadme bimetallelement, kui vool ületab nimipiiri. See liigutus käivitab väljalülitusmehhanismi, mille tulemusel lülitub abikontaktidega 1600-amprise 3-pooluselise mccb käepide väljalülitatud asendisse ja katkestab vooluahela. Lühiste korral tekitab äkiline voolu tõus abikontaktidega 1600 amprise 3-pooluselise mccb mähises tugeva magnetvälja. Kui elektromagnetiline jõud ületab südamiku vedrujõu, tõmmatakse liikuv südamik sisse, käivitades väljalülitusvarda ja avades koheselt kaitselüliti, tagades sellega lühisekaitse.

Laiemas mõttes hõlmavad õhkisolatsiooniga kaitselülitid õhukaitselüliteid ACB-sid, vormitud korpusega kaitselüliteid MCCB-sid ja miniatuurseid kaitselüliteid MCB-sid. Valatud korpusega kaitselülitid MCCB-d on tavaliselt varustatud kolme klemmiga kolmefaasilise toite jaoks, mille tööpinge on umbes 380 V, mistõttu sobivad need tööstuslikeks jaotussüsteemideks ja mootorikaitseks, mille töövool on suurem kui elamute vajadus, näiteks 1600 amprine 3-pooluseline abikontaktidega mccb. Seevastu miniatuursed kaitselülitid on üldiselt mõeldud ühefaasilise võimsuse jaoks, mille tööpinge on umbes 220 V ja töövool on suhteliselt madalam kui 3-pooluselise vormitud korpusega kaitselüliti MCCB koos abikontaktidega. Miniatuurseid kaitselüliteid kasutatakse terminalide jaotussüsteemide ehitamisel. Sel põhjusel ei ole standardsed 1600 amprised 3-pooluselised MCCB-d vormitud korpusega kaitselülitid ette nähtud tüüpiliseks kodukasutuseks.
