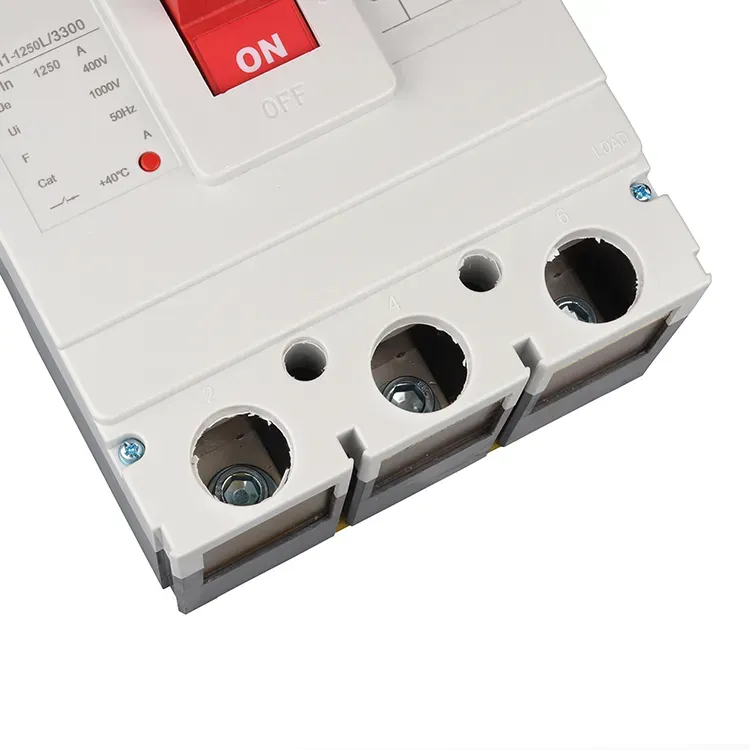

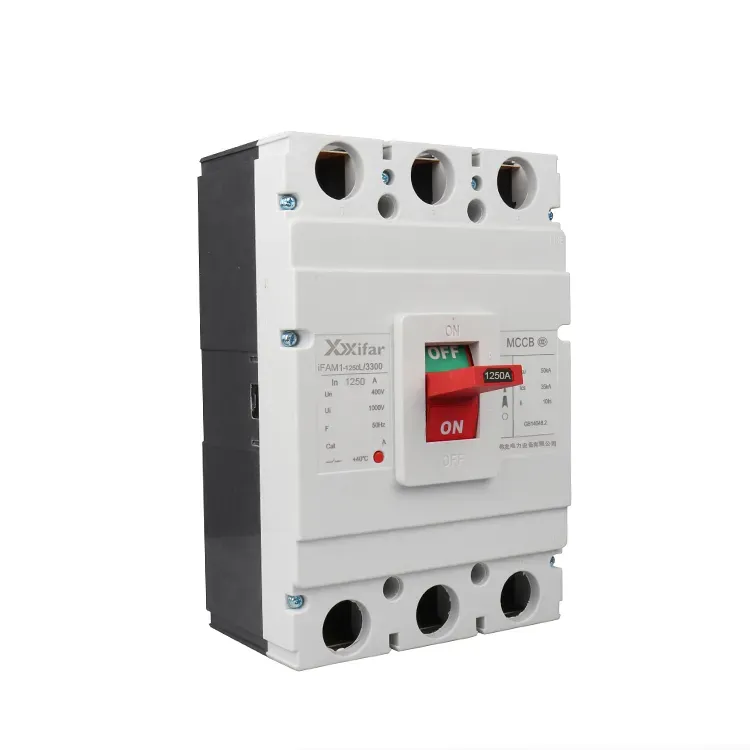

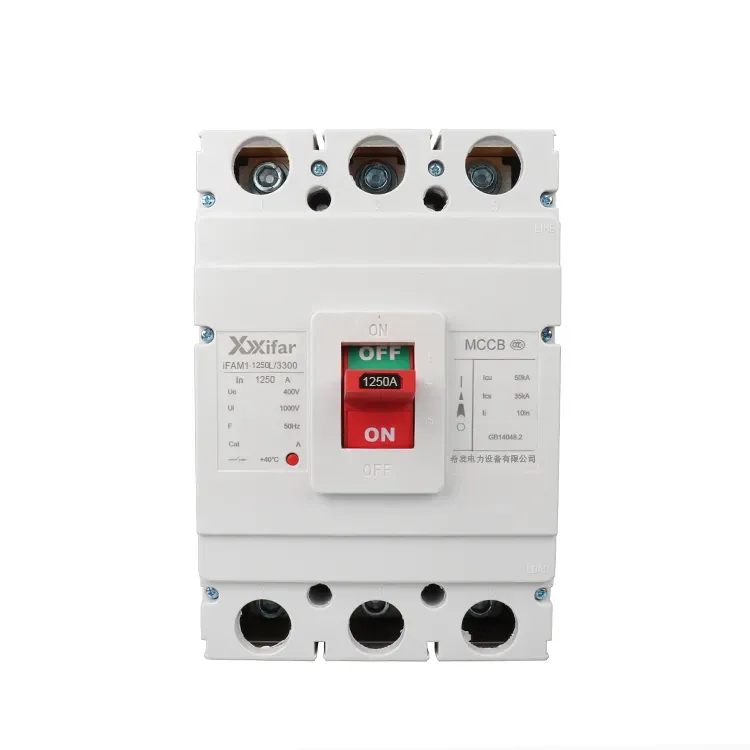

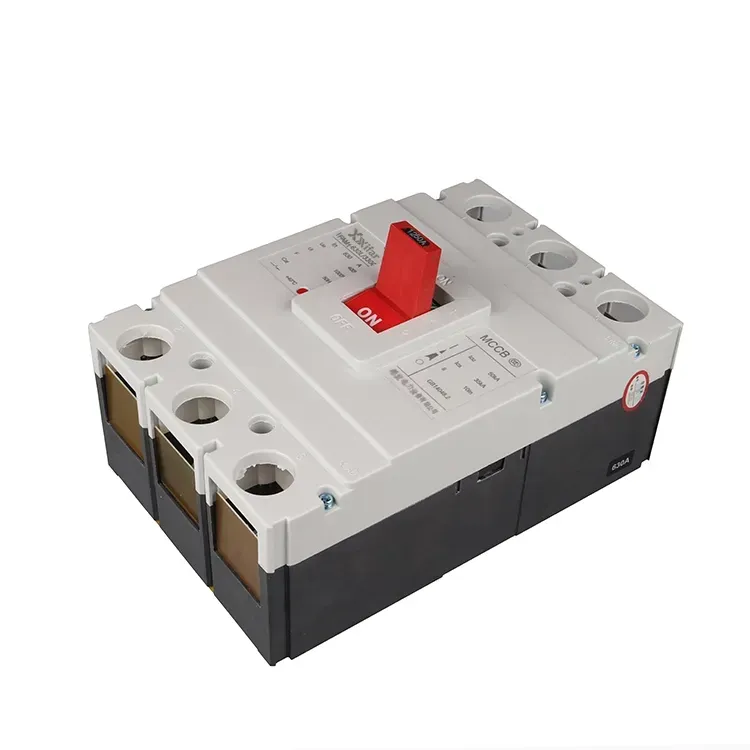

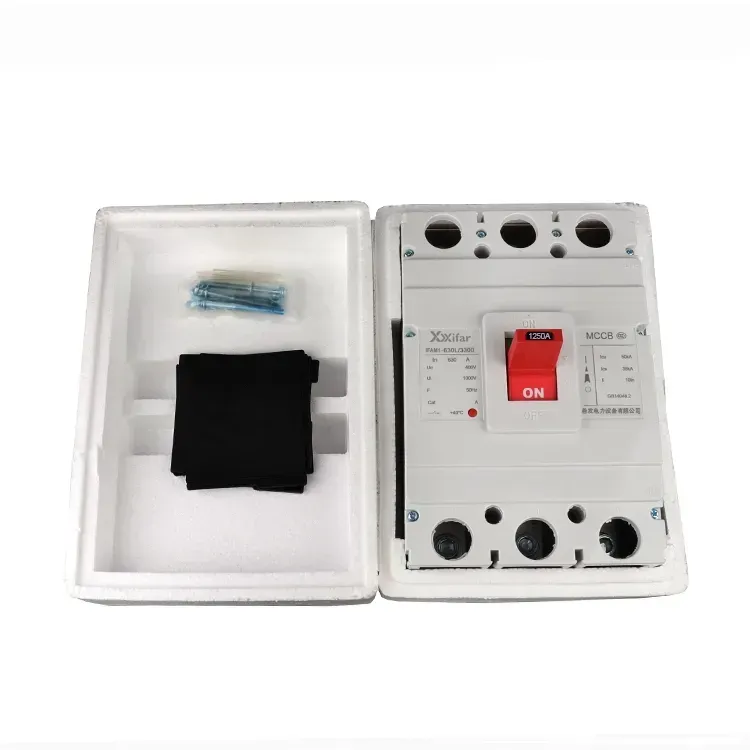

1250a 3-pooluseline Tpn 50ka mooduli korpuse kaitselüliti

Turul laialdaselt tunnustatud saavutamiseks järgib Wenzhou XiFa Electric Power Equipment Co., Ltd rangelt ISO 9001 ja IEC 60947-2 nõuet 1250a 3-pooluselise tpn 50ka mooduli korpuse kaitselüliti tootmiseks. Praegu on Wenzhou XiFa-l CE-sertifikaat ja ISO-süsteemi sertifikaat. Iga Wenzhou XiFa Electric Power Equipment Co., Ltd. 1250a 3-pooluselise tpn 50ka mooduliga kaitselüliti on kasutusele võetud rannikualade, kõrbe ja kõrgmäestikualade, nagu Paapua Uus-Guinea, Kasahstan ja Etioopia madalpinge jaotussüsteemis.

Saada päring

Tootekirjeldus

Tänu jõudlusele ja omadustele kasutatakse 1250a 3-pooluselisi tpn 50ka mooduli korpusega kaitselüliteid paljudes rakendustes:

1. Tööstuslik elektrijaotus

Tehastes paigaldatakse tavaliselt töökodade jaotuspaneelidesse ja mootorite juhtimiskeskustesse 1250a 3-pooluselised tpn 50ka mooduli korpusega kaitselülitid. 1250A 3-pooluselised ja tpn 50kA MCCB-d toimivad pea- või toitelülititena, mis pakuvad tootmisliinide, suurte mootorite ja muude tööstusseadmete ülekoormus- ja lühisekaitset.

2. Äri- ja ühiskondlikud hooned

1250a 3-pooluselisi 50ka mooduliga kaitselüliteid kasutatakse laialdaselt büroohoonetes, kaubanduskeskustes, hotellides, haiglates ja koolides. Tavaliselt kasutab see peamisi jaotustorusid, põrandatasandi paneele ja suuri valgustusahelaid, mis tagab avalikes ruumides elektrisüsteemide ohutu töö.

3. Infrastruktuuriprojektid

1250a 3pooluse ja tpn 50ka mooduli korpusega kaitselüliteid kasutatakse sadamate, lennujaamade, raudteetransiidi ja maanteede jaotussüsteemides. Nende töökindlus ja suur katkestusvõime muudavad 1250a 50ka mooduli korpusega kaitselülitid sobivaks rakendusteks, mis nõuavad kõrgetasemelist toitepidevust ja tööohutust.

4. Taastuvenergia ja andmekeskused

1250a 3-pooluse ja tpn 50ka mooduli korpusega kaitselülitid mängivad võtmerolli fotogalvaanilistes jaamades ja tuuleparkides, eriti elektrienergia kogumise ja jaotamise etapis. Andmekeskustes kasutatakse 1250a 3-pooluselise ja tpn 50ka mooduli korpusega kaitselüliteid ka UPSi sisend- ja väljundjaotuspaneelides, et tagada oluline vooluahela kaitse.

5. Elamute jaotussüsteemid

Elamukogukondades paigaldatakse 1250a 3-pooluselise ja tpn 50ka mooduliga kaitselülitid tavaliselt peamistesse jaotusruumidesse või hoonetasandi paneelidesse. MCCB-d toimivad hoonete peamise sissetuleva lülitina või üksikute seadmete suure võimsusega sissetulevate kaitselülititena.

1250a 3-pooluselise tpn 50ka mooduli korpuse kaitselüliti parameeter:

Nimetatud kaadrivool	1250
Poolakate arv	3 poolusega; 4 poolusega
Nimetatud töövool	630A; 700A; 800A; 1000A
Sagedus	50 Hz või 60 Hz
Teenuse lühise katkestusvõime	35kA või 50kA
Nimitööpinge	400 V; 415 V; 660 V; 690 V
Isolatsiooni nimipinge	800V või 1000V
Mehaaniline kasutusiga	10000 korda
Elektriline kasutusiga	2000 korda
Kaare kaugus	≤100 mm

Size

Tooterežiim	Poolakas	Mõõtmed
Tooterežiim	Poolakas	L	L1	L2	W	W1	W2	H	H1
M1-63L	3	136	85	117	78	14	25	89	65
M1-63L	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	3	150	88.5	133.5	92	18	30.5	88.5	62
M1-125L	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	3	165	102	144	107	23	35.5	110	81
M1-250L	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

1250a 3-pooluselise tpn 50ka mooduli korpuse kaitselüliti funktsioonid

1. Kaitse lekke, lühise ja ülekoormuse eest

1250a 3-pooluselised tpn 50ka mooduli korpusega kaitselülitid on mõeldud voolu tekitamiseks, kandmiseks ja katkestamiseks tavalistes töötingimustes. 1250a 3-pooluse tpn 50ka mooduli korpusega kaitselülitid saavad hakkama ka ebatavaliste olukordadega, nagu ülekoormus ja lühis. Kui vool ületab teatud aja jooksul nimiväärtust, rakendub MCCB mooduli korpuse kaitselüliti viivitusega, et vältida ülekuumenemiskahjustusi. Lühise korral katkestab 1250A 3P 50kA MCCB mooduli korpuse kaitselüliti vooluahela automaatselt, et kaitsta juhtmestikku ja ühendatud seadmeid. Mõned mudelid on varustatud ülitundliku rikkevoolukaitsega, mis pakub tõhusat kaitset lekke ja elektrilöögi eest. Kui ebatavalised tingimused ületavad ohutuid piire, katkestab MCCB mooduli korpuse kaitselüliti vooluringi, et vältida kahjustusi.

2. Isolatsioonifunktsioon

1250a 3-pooluselise tpn 50ka mooduli korpusega kaitselüliti korpus on valmistatud isoleermaterjalist, mis eraldab pingestatud juhtmed maandatud metallosadest. Kõik sisemised komponendid on suletud sellesse vormitud korpusesse, mis moodustab kompaktse struktuuri. Kui vool ületab eelseadistatud väljalülitusväärtust, avab 1250a 3-pooluseline tpn 50ka mooduli korpuse kaitselüliti vooluahela automaatselt, et tagada nii seadme kaitse kui ka kasutaja ohutus, eraldades rikkega sektsiooni.

3. Voolu piiramise ja katkestamise võime

1250a 3-pooluselised tpn 50ka mooduli korpusega kaitselülitid on võimelised ohutult katkestama rikkevoolusid, sealhulgas suuri lühisvoolusid. 1250a 3-pooluse tpn 50ka mooduli korpusega kaitselüliteid iseloomustavad mitmed nimilülitusvõimsused, näiteks lühise nimivõimsus (Icn), maksimaalne lühise katkestusvõime (Icu), hooldus lühise katkestusvõime (ICS) ja lühiajaline vastupidavusvool (Icw), mis määratlevad ja kõrvaldavad nende tõrketingimused.
