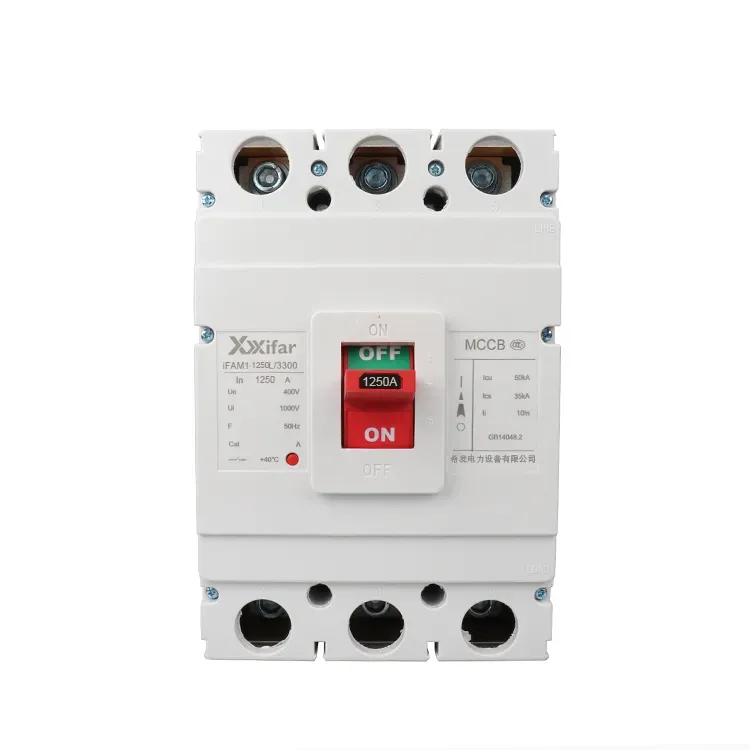

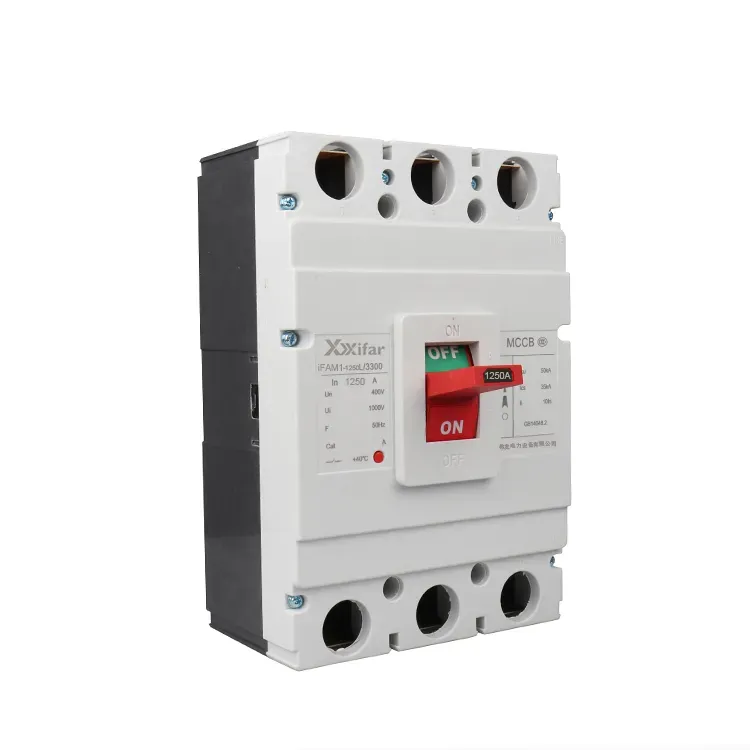

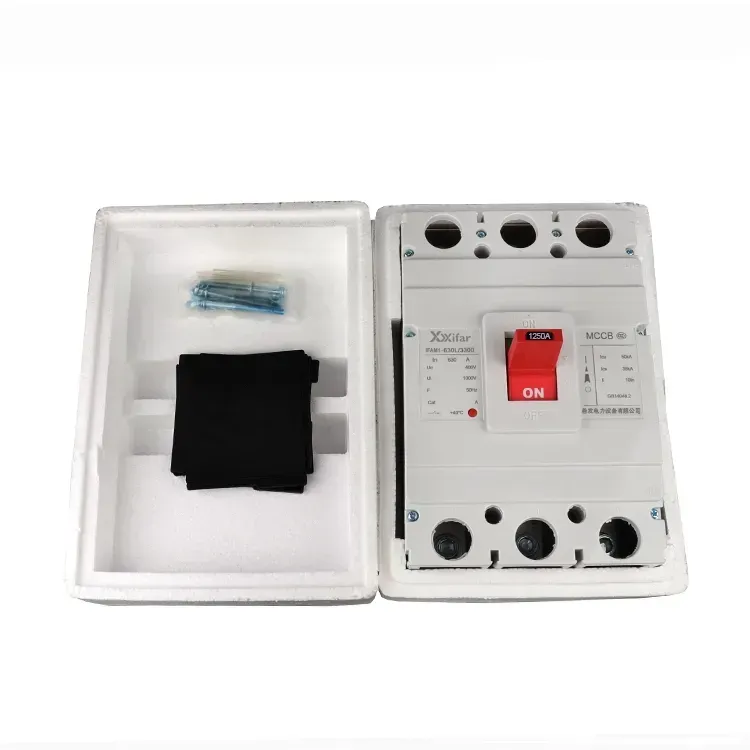

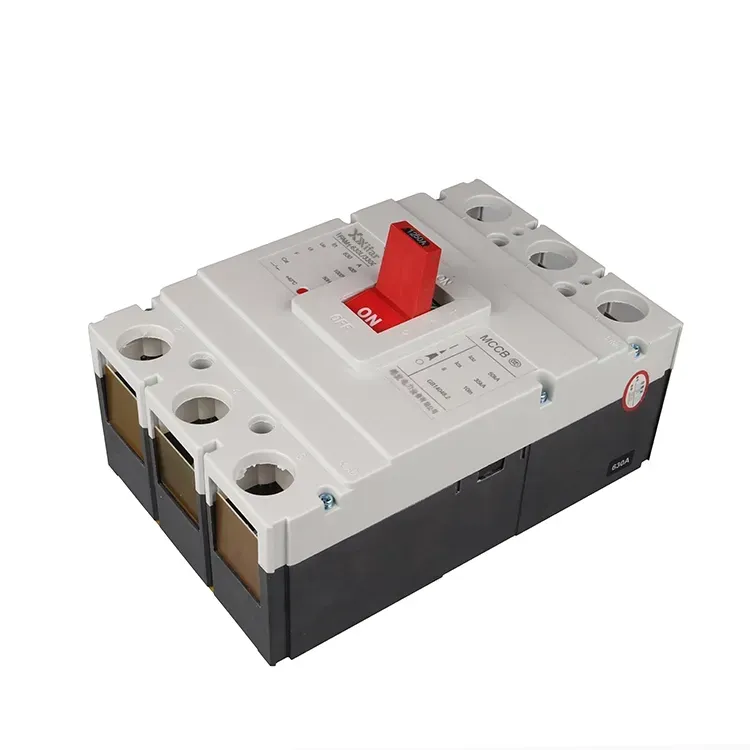

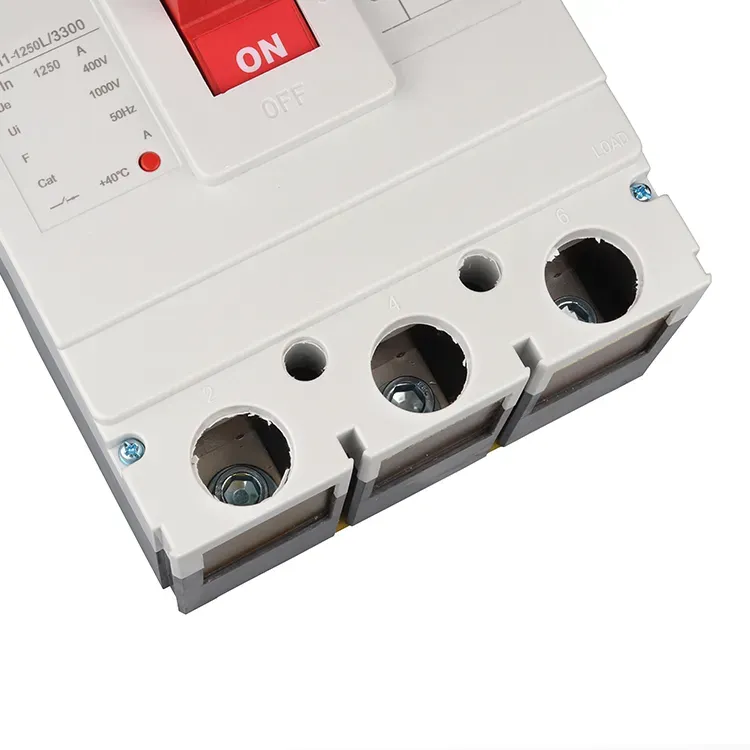

1250 A 3 poolusega 600 V Mccb kaitselüliti

1250 amprine 3-pooluseline 600 V mccb kaitselüliti koosneb peamiselt kolmest põhiosast, milleks on kontaktsüsteem, kaarekustutussüsteem ja väljalülitusüksused. Need väljalülitusseadmed pakuvad erinevaid kaitsefunktsioone, sealhulgas ülevoolukaitset, pingekaitset, termokaitset ja šundi väljalülitamist. 1250 amprine 3-pooluseline 600 V mccb kaitselüliti suletakse kas käsitsi või mootoriga draiveri abil. Kui kontaktid on suletud, hoiab neid paigal väljalülitusvaba mehhanism. Kui ilmneb rike, aktiveerib vastav väljalülitusseade mehhanismi, vabastades riivi ja käivitades 1250 amprise 3-pooluselise 600 V mccb kaitselüliti automaatselt, kaitstes sellega vooluahelat.

1. Šundi väljalülitusüksus

Šundi väljalülitamist kasutatakse kaugjuhtimispuldi juhtimiseks. See võimaldab vooluringi avada eemalt 1250 amprise 3-pooluselise 600 V mccb kaitselüliti kaudu.

2. Ülevoolu reisiüksus

See seade kaitseb lühise ja ülevoolu eest. Kui vool ületab eelseadistatud väärtuse, vabastab väljalülitusüksuse tekitatud elektromagnetiline jõud riivi. Seejärel eraldub liikuv kontakt kiiresti vedrujõu mõjul, katkestades vooluringi.

3. Alapinge väljalülitusseade

See seade kaitseb pingekaotuse eest. Selle mähis on otse ühendatud toiteallikaga ja jääb tavatingimustes pingesse, mis võimaldab 1250 amprise 3-pooluselise 600 V mccb kaitselüliti suletuna jääda. Kui toide kaob või pinge oluliselt langeb, siis magnetjõud nõrgeneb ja muutub madalamaks kui vedrujõud. Seejärel juhib vedru liikuvat südamikku, vabastades riivi ja käivitades 1250 amprise 3-pooluselise 600 V mccb kaitselüliti.

4. Termiline väljalülitusseade

Kui ülekoormusvool voolab läbi 1250 amprise 3-pooluselise 600 V mccb kaitselüliti, kuumeneb termilise väljalülitusüksuse sees olev bimetallriba voolu tõttu. Kuna kahel metallil on erinevad paisumistegurid, painduvad need kuumutamisel erineva kiirusega. See deformatsioon surub väljalülitusmehhanismi, põhjustades 1250-amprise 3-pooluselise MCCB vormitud korpuse kaitselüliti avanemise ja vooluahela katkestamise.

1250 amprise 3-pooluselise 600 V mccb kaitselüliti parameeter:
