11kv Vcb elektriline vaakum Ckt kaitselüliti

Usaldusväärse 11kv vcb elektrilise vaakum-ckt kaitselüliti tootmiseks pakub Wenzhou XiFa Electric Power Equipment Co., Ltd klientidele erinevaid kohandamisteenuseid. Ettevõte ei paku mitte ainult OEM-teenuseid, nagu näiteks klientide logo printimine 11kv vcb elektrilise vaakum-ckt kaitselülitile ja pakendile. Lisaks saab reguleerida ka tehnilisi kirjeldusi, näiteks pingevaba relee, ülekoormusrelee saab integreerida 11kv vcb elektrilise vaakum-ckt kaitselülitisse. Ja ülekoormusrelee voolul on valikud 3,5 A või 5 A. Samal ajal võib 11kv vcb elektriline vaakum-ckt kaitselüliti olla ka statsionaarset tüüpi või käru tüüpi, et see sobiks elektripaneelidesse integreerituna.

Saada päring

Tootekirjeldus

11kv vcb elektriline vaakum ckt kaitselüliti on mõeldud kasutamiseks 12kV toitesüsteemides elektrivõrgu seadmete ning tööstus- ja kaevandusjõurajatiste kaitse- ja juhtimisseadmena. Seda saab paigaldada lülitusseadmetesse, nagu KYN28, HXGN ja GG-1A seeria elektrikilp, ning see sobib sagedasi toiminguid nõudvate rakenduste jaoks.

11kv vcb elektrilise vaakum-ckt kaitselüliti saadaolevate paigaldustüüpide hulka kuuluvad kärutüüp (käsikäru), statsionaarne, küljele paigaldatav tüüp ja püsimagnetiga tüüp. Vastavalt isolatsioonistruktuurile pakutakse seda standardtüüpi, isoleeritud silindritüüpi ja valuvaigust poolustüüpi. 11kv vcb elektrilise vaakum-ckt kaitselüliti ühilduvate abiseadmete hulka kuuluvad isolatsioonitõstuk, kaitsmekäru ja pingetrafo käru.

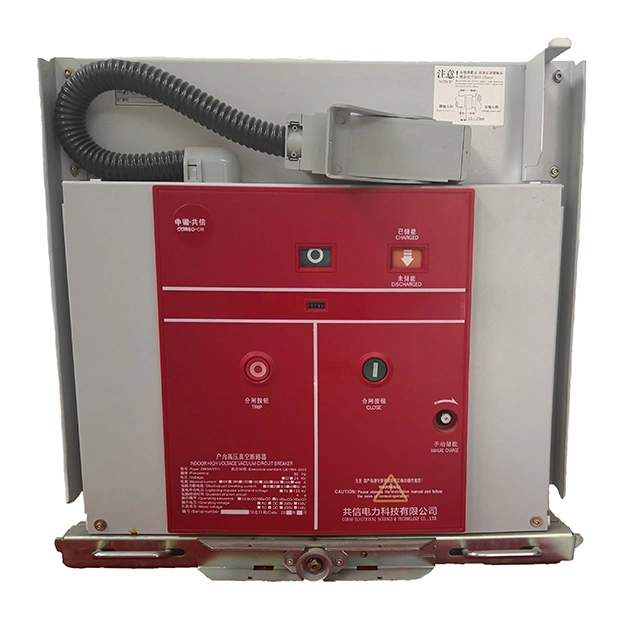

11kv Vcb Electrical Vacuum Ckt Breaker

Peamist funktsiooni saab näidata järgmiselt:

Struktuur: vaakumkatkesti ja juhtiv juhtiv ahel on kapseldatud epoksüvaiku, mis tagab suurepärase vastupidavuse vibratsioonile, tolmule, niiskusele ja reostusele. See disain suurendab oluliselt töökindlust ja pikendab kasutusiga karmides keskkondades.

Vaakumkatkestin: tagab tugeva kaare kustutamise ja katkestusvõime, tagades suure lühise katkestusvõime (kuni 40 kA) ja stabiilse elektrilise vastupidavuse.

Töömehhanism: konstrueeritud kaitselüliti korpusega integreeritud üksusena, seda saab paindlikult konfigureerida fikseeritud, käru (käsikäru) või küljele paigaldamiseks, et see vastaks erinevate lülitusseadmete süsteemide nõuetele.

Kaitsefunktsioonid: integreeritud kaitse ülekoormuse, lühise ja alapinge eest, tagades elektrisüsteemi ohutu ja usaldusväärse töö.

Mehaaniline vastupidavus: rohkem kui 10 000 operatsiooni.

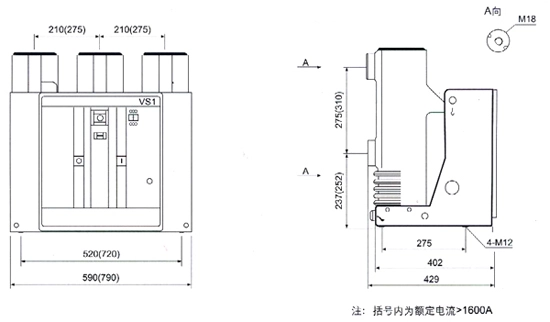

11kv Vcb Electrical Vacuum Ckt Breaker

Tehniline parameeter

Max Tööpinge (kV)	12
Tööpinge (V)	AC 220/110 DC 220/110
Nimisagedus (Hz)	50
Valgustuse impulsi nimipinge tolerants (kV)	75
1 min võimsuse sageduspinge (kV)	42
Nominaalne lühise katkestusvool (kA)	25	31.5	40
Nimivool (A)	630	630/1250	1250/1600
	1250	1600/2000	2000/2500
	1600	2500/3150/4000	3150/4000
Mehaaniline eluiga (kordades)	10000 või 20000
Keskmine sulgemiskiirus (m/s)	0,5 kuni 0,8
Keskmine väljasõidukiirus (m/s)	0,9 kuni 1,2
Nimetatud lühise katkestusajad (korda)	30
Sulgemisaeg (ms)	35 kuni 70
Väljalülitusaeg (ms)	20 kuni 50
