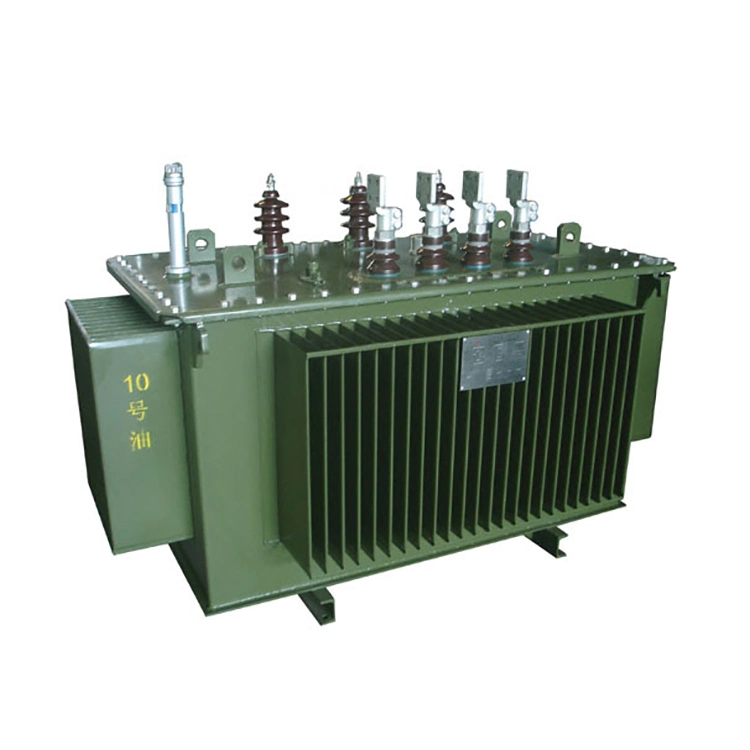

100 Kva jaotus 13,8 Kv poolustrafod

2006. aastal asutatud 20-aastase tehnilise akumulatsiooniga Wenzhou Xifa Electric Power Equipment Co., Ltd. on saanud juhtivaks trafode tootmisbaasiks. Rakendame lahja tootmise kontseptsiooni igas tootmisprotsessis, et tagada toodete vastavus iga ostja vajadustele. Meie tehase aastane tootmismaht on lausa 5000 ühikut. Meil on tooraine töötlemise võimalus ja 100 kva jaotusega 13,8 kv posttrafode maksumust saab optimeerida. Seetõttu on meil hinna osas rohkem eeliseid.

Saada päring

Tootekirjeldus

Selle 100 kva jaotusega 13,8 kv posttrafo nimivõimsus on 100 kVA. Primaarse külje pinge on 13800 V (kolmnurga ühenduses) ja sekundaarse külje pinge võib olla 120/240 V, 240/480 V või muu kohandatav pinge. Seda trafot saab ühendada kolmefaasilise elektrivõrguga, et anda jaotussüsteemile madalpinge toide.

Kasutades kõrgepinge portselanpukse, on 100 kva jaotusega 13,8 kv poolusega trafo primaarpoolel topeltpuksid ja sekundaarsel poolel kolm läbiviiku. Õhujaotustrafos kasutatakse vasest mähiseid ja orienteeritud räniterasesüdamikke, mis koosnevad ühest mähist ja kahest raudsüdamiku rõngast. Tinaga kaetud klemme primaar- ja sekundaarküljel saab ühendada vask- või alumiiniumjuhtmetega.

Professionaalse jaotustrafona kasutavad 100 Kva jaotus 13,8 Kv poolustrafod energiasäästlikku mähisesüdamikku, mis mitte ainult ei taga töö stabiilsust, vaid vähendab tõhusalt ka energiatarbimist. Täiustatud tehnoloogiaga toodetud poolustüüpi jaotustrafo tagab pikaajalise töökindluse ja pika kasutusea.

Iga seade on läbinud ranged põhjalikud vastuvõtutestid ja oleme hoidnud nulli rikkemäära rekordit üle 10 aasta. Samal ajal vastab 100 kva jaotusega 13,8 kv posttrafo IEC, ANSI ja muudele peamistele rahvusvahelistele standarditele, tagades ühilduvuse ülemaailmsete elektrivõrgusüsteemidega.

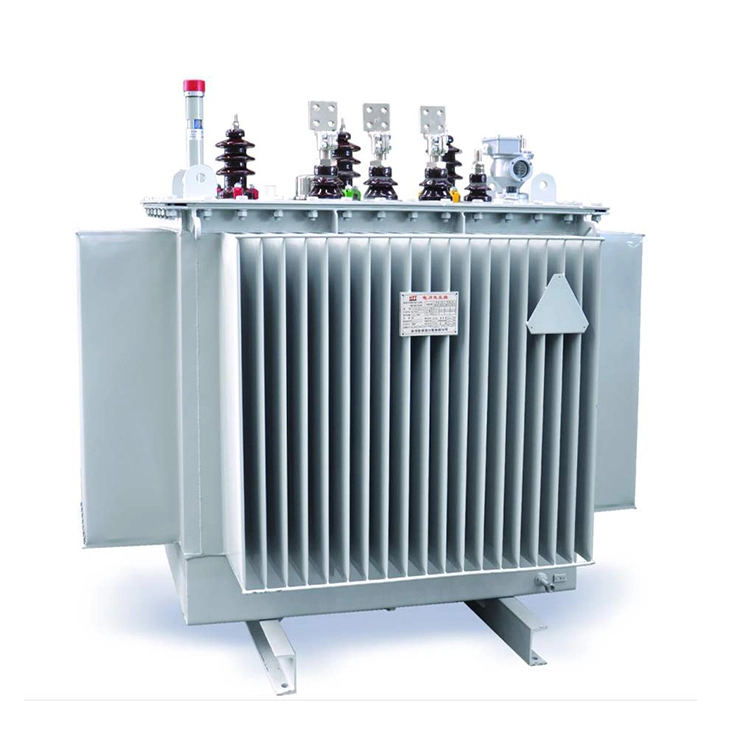

100 Kva Distribution 13 8 Kv Pole Transformers

Tehniline parameeter:

Toote nimi:	100 kva jaotus 13,8 kv poolustrafo
Sagedus:	50/60 Hz
Primaarpoolne pinge:	13,8 kV
Sekundaarne külgpinge:	120/240 V, 240/480 V, 380 V/400 V
Põhikaod:	≈210 W kuni 290 W
Mähise kadu:	≈850 W kuni 980 W
Laadimisvool puudub:	1,6% kuni 1,8%
Lühise takistus:	2% - 4%
Mähise materjal:	Vask või alumiinium

K: Kuidas tuleks 100 kva jaotusega 13,8 kv poolusega trafo puhul mudeli valimisel ja paigaldamisel määrata kaitsmete, piksepüüdjate ja maanduskaitse konkreetsed konfiguratsioonid, et need vastaksid maapiirkondade või kaugemate piirkondade elektrivõrkude töökindlusnõuetele?

1.Kaitse valitakse 100 kva jaotusega 13,8 kv poolusega trafo kõrgepinge poole (ligikaudu 7,25 A) nimivoolu järgi, mis on 2 kuni 2,5 korda suurem. Soovitatav on kasutada 15 kuni 20 A väljalangevat kaitset, et usaldusväärselt vältida ergutusliigvoolu sulgemise ajal (tavaliselt 8 kuni 12 korda nimivool, kestab 0,1 sekundi jooksul), tagades samas trafo kiire sulamise ja isolatsiooni lühise või trafo sisemuses ülekoormuse korral.

2. Piksepiirik on valitud 15 kV või 18 kV nimipingega tsinkoksiidi (MOV) tüüpi, mis on paigaldatud kõrgepinge poolele kaitsme ja 100 kva jaotusega 13,8 kv poolusega trafo läbiviigu vahele.

3. Selle maandusklemm on otse ühendatud trafo korpuse maandusklemmiga, et neelata pikselöögi või tööülepinge ja piirata jääkpinget. Maanduskaitse eeldab, et 100 kva jaotusega 13,8 kv poolusega trafo nullpunkt peab olema otse maandatud (olenevalt süsteemi maanduse tüübist, nt TN C või TN S) ning korpuse ja piksepüüduri maandusklemmidel on üks maanduselektroodi. Toitesageduse maandustakistus ei tohiks ületada 10 Ω maapiirkondade elektrivõrkudes või 4 Ω linna- ja suure töökindlusega piirkondades, et tagada rikkevoolu ohutu tühjendamine ning personali ja seadmete kaitse.

Nende kolme elemendi kooskõlastatud konfiguratsioon vastab poolusele paigaldatava trafo liigvoolu-, ülepinge- ja maandustõrgete kaitse nõuetele.
